Особенности работы элементов при косом изгибе

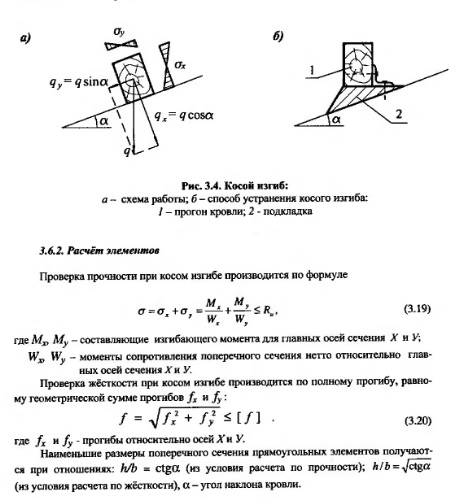

Явление косого изгиба возникает в элементах прямоугольного сечения, когда направление действующей нагрузки не совпадает с направлением одной из главных осей сечения (рис. 3.4,а). В условиях косого изгиба работают прогоны скатных покрытий.

Косой изгиб существенно увеличивает размеры поперечного сечения элементов, его следует избегать с помощью конструктивных мер, например, устройства подкладки под прогоны (рис. 3.4,6). Скатная составляющая нагрузки может быть также погашена устройством жесткого косого настила либо постановкой тяжей в плоскости ската крыши в середине пролета прогонов. В элементах круглого сечения косой изгиб не возникает, так как все его оси являются осями симметрии.

А.В. Калугин, Деревянные конструкции. Издательство Ассоциации строительных Вузов, Москва, 2003

??????????
