Расчёт элементов

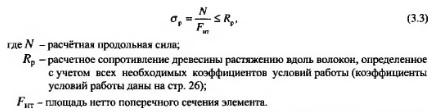

Расчёт центрально-растянутых элементов производится по формуле

При определении площади Fm ослабления, расположенные по длине элемента на расстоянии друг от друга менее 200 мм, принимаются совмещенными в одном сечении (рис. 3.1,д) - из-за неравномерности распределения растягивающих напряжений в расчётном сечении (опасности разрыва волокон "по зигзагу").

Если ослабления расположены в элементе несимметрично относительно центра тяжести его поперечного сечения, то такой элемент рассчитывается как внецентренно-растянутый (см. параграф 3.8). Площадь поперечного сечения нетто деревянных элементов должна быть не менее 50 см2, а также не менее 0,5 полной площади сечения брутто при симметричном ослаблении и 0,67 при несимметричном ослаблении.

А.В. Калугин, Деревянные конструкции. Издательство Ассоциации строительных Вузов, Москва, 2003

??????????
