Расчет кружально-сетчатых сводов

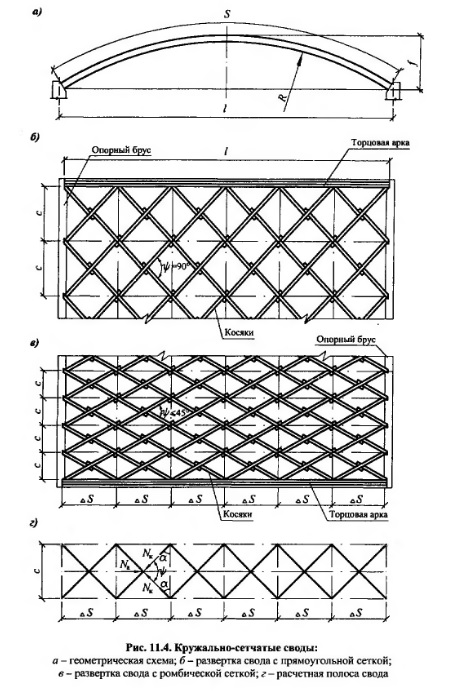

КСС представляют собой сложную многократно статически неопределимую пространственно-стержневую систему, точный расчет которой весьма сложен и выполняется по стандартным программам расчета конструкций на ЭВМ. В курсовом проектировании можно применить приближенный способ, точность которого многократно подтверждена испытаниями и практикой эксплуатации. По приближенному способу расчет сводов ведется как для двух или трехшарнирной арки кругового или стрельчатого очертания для полосы свода шириной с (рис. 11.4, г).

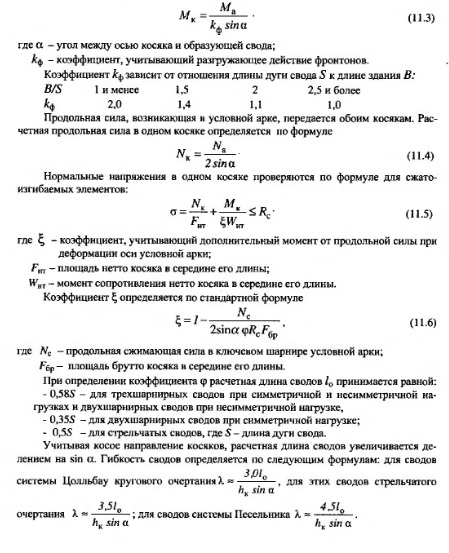

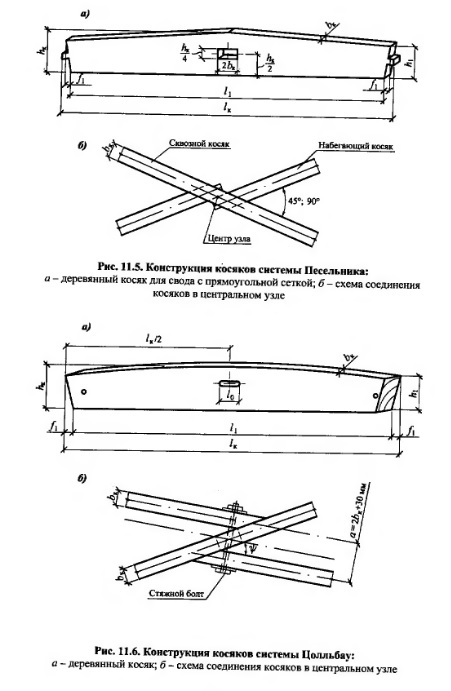

Расчетные усилия в опасном сечении условной арки (Ма, Na) определяются по общим правилам строительной механики от наиболее невыгодного сочетания расчетных нагрузок. Статический расчет выполняется по одной из стандартных программ расчета арок на ЭВМ. Учитывается также влияние пространственной жесткости свода за счет торцовых стен (фронтонов), что приводит уменьшению расчетного момента. Расчетный изгибающий момент в косяке (момент воспринимается только одним сквозным косяком) определяется по формуле (крутящий момент в расчете косяков не учитывается, воспринимается настилом)
А.В. Калугин, Деревянные конструкции. Издательство Ассоциации строительных Вузов, Москва, 2003
