Расчет нагельных соединений
Точный расчет несущей способности нагеля с учетом всего сложного комплекса взаимосвязанных напряжений смятия и изгиба довольно сложен и громоздок. Проведенные исследования позволяют упростить расчет при введении следующих допущений: предельная деформация нагельного соединения - 2 мм; нагель рассматривается как балка малой изгибной жесткости на упругопластичном основании, каковым является древесина; силы трения не учитываются ввиду возможности появления зазора между соединяемыми элементами при усушке их поперек волокон.

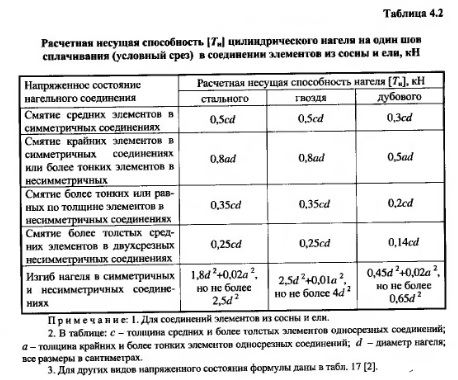

С учетом этих допущений несущая способность нагеля на один срез определяется по формулам табл. 4.2 исходя из трех условий: изгиба самого нагеля, смятия древесины в крайних элементах, смятия древесины в средних элементах, а в формулу (4.7) подставляется минимальное значение.
При определении несущей способности нагеля учитываются также порода древесины и все необходимые коэффициенты условий работы: умножается на эти коэффициенты при расчете из условия смятия древесины нагельного гнезда и умножается на корень квадратный из произведения этих коэффициентов при расчете из условия изгиба самого нагеля. Несущая способность соединения на цилиндрических нагелях из одного материала, но разных диаметров определяется как сумма несущих способностей всех нагелей, за исключением растянутых стыков, для которых несущая способность умножается на понижающий коэффициент 0,9.

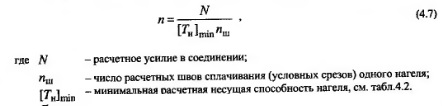

Требуемое количество нагелей n в соединениях определяется по формуле
Для симметричных соединений количество нагелей, получаемых по этой формуле, должно устанавливаться с каждой стороны стыка.
А.В. Калугин, Деревянные конструкции. Издательство Ассоциации строительных Вузов, Москва, 2003
