Размещение цилиндрических нагелей в соединениях

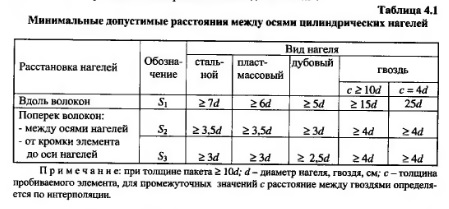

Минимально допустимые расстояния между осями нагелей (табл. 4.1) зависят от материала нагелей, выражаются в диаметрах нагеля, обозначаются (см. рис.4.7): S1 - расстояние вдоль волокон древесины; S2 - расстояние поперек волокон древесины; S3 - расстояние поперек волокон от кромок элемента до оси нагеля.
По ширине элемента нагели рекомендуется располагать в четное количество продольных рядов (два или четыре). Нельзя ставить нагели по оси элемента, чтобы нагели не оказались в зоне усушечных трещин.
А.В. Калугин, Деревянные конструкции. Издательство Ассоциации строительных Вузов, Москва, 2003
