Технология производства клееных деревянных конструкций

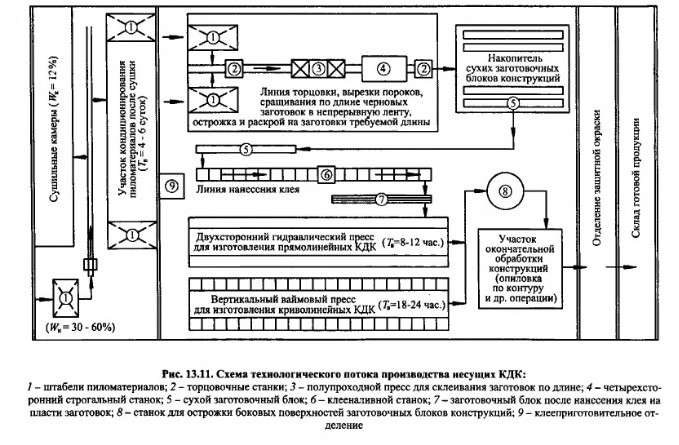

Схема технологического потока изготовления несущих клееных деревянных конструкций представлена на рис. 13.11. Основные операции технологического процесса:
Сушка пиломатериалов. Сушка включает в себя: формирование штабелей пиломатериалов, атмосферную сушку пиломатериалов до влажности 30...40%, камерную сушку при мягких режимах до конечной влажности 12%, кондиционирование высушенных пиломатериалов в течение 5 суток в температурно-влажностных условиях цеха для выравнивания влажности и уменьшения остаточных напряжений в древесине.
Механическая обработка пиломатериалов. Эта операция включает в себя: раскрой пиломатериалов на черновые заготовки с вырезкой недопустимых пороков; торцовку и фрезерование на концах черновых заготовок зубчатых шипов.
Компоновка "сухих" заготовочных блоков. При компоновке заготовочных блоков конструкций необходимо стремиться к согласованному направлению годичных колец в соседних слоях элемента (см. рис. 4.11,а), чтобы коробление досок вызывало минимальные растягивающие напряжения в клеевых швах, однако при массовом производстве КДК это правило трудно выполнимо.
Действующими техническими условиями на изготовление КДК не регламентируется месторасположение этих стыков по высоте клееного элемента, но специалистами рекомендуется следить за тем, чтобы при наборе заготовочного блока конструкции в одном сечении не совмещалось бы более 25% стыков по длине.
При наборе заготовочных блоков изгибаемых и сжато-изгибаемых элементов высотой более 500 мм необходимо в крайние зоны сечения направлять на высоту 0,15/i слои 1, 2-го сортов, а в среднюю зону - слои 3-го сорта.
Нанесение клея. "Сухие" заготовочные блоки конструкций накапливаются в специальных кассетах, срок хранения таких заготовочных блоков не более 24 часов, а затем подаются на линию нанесения клея на пласти заготовок. Рекомендуется нанесение клея на обе склеиваемые поверхности, однако при массовом производстве практически повсеместно используется одностороннее нанесение клея при помощи клееналивных станков.
Суммарный расход клея в зависимости от способа нанесения составляет 400...600 г/м2. На 1 м3 КДК расходуется, в зависимости от толщины склеиваемых слоев и ряда других факторов, 16...32 кг клея.
Сборка и запрессовка. После нанесения клея на всю операцию сборки и запрессовки отводится не более 40 мин. Запрессовка конструкций осуществляется в специальных прессах с гидравлическим или механическим приводом. Расстояние между точками приложения давления не должно превышать 500 мм. Давление запрессовки для прямолинейных элементов 0,5 МПа; для гнутоклееных конструкций - 1,0 МПа. При изготовлении большепролетных конструкций допускается клеегвоздевая запрессовка.
Продолжительность выдержки конструкций в прессах под давлением зависит от многих факторов, в среднем при температуре воздуха 18...20°С она составляет: 10 ...12 ч для прямолинейных элементов и 18...20 ч для гнутоклееных элементов. Для ускорения процесса полимеризации клея иногда применяют конвекционный нагрев до 40 .. ,60°С, тогда время запрессовки сокращается до 4 часов.
Окончательная обработка и защита конструкций. После выгрузки из прессов производят окончательную обработку заготовочных блоков, которая включает в себя: острожку боковых поверхностей заготовочных блоков на специальном рейсмусовом станке, опиловку по шаблону, сверление отверстий под болты и т.п.
Затем конструкции покрывают защитными составами и отправляют на склад готовой продукции.
Контроль качества и приемка конструкций. Контроль качества и приемка конструкций производится по специальной методике. На каждом изделии, на расстоянии не более 300 мм от его торца должны быть нанесены несмываемой краской, хорошо видимые во время эксплуатации: фирменный знак завода-изготовителя, марка конструкций и дата изготовления.
А.В. Калугин, Деревянные конструкции. Издательство Ассоциации строительных Вузов, Москва, 2003
