Обоснование габаритов отсасывающей трубы

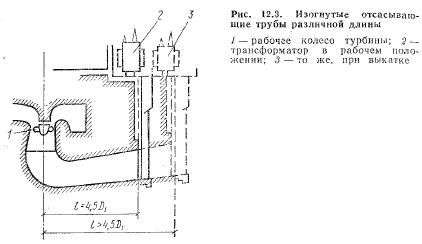

Для каждого типа турбины существующими ведом-ственными нормами (ОСТ) рекомендуется отсасывающая труба определенных размеров, высоты h и длины L. Как правило, эти размеры находятся в пределах: по высоте по длине. Лишь в случаях проектирования подземных ГЭС и ГАЭС высота трубы увеличивается до 4—5 Du а длина — до 15—20 Du что связано со стремлением уменьшить общий объем скальной выемки за счет сохранения целиков между смежными отсасывающими трубами. Однако при конкретном проектировании могут встретиться условия, при которых было бы целесообразно изменить рекомен-дуемые размеры либо в сторону их увеличения, либо некоторого уменьшения. Например, при расположении здания ГЭС на основании, у которого прочные скальные породы прикрыты толстым слоем аллювиальных отложений, целесообразно применить более высокую отсасыва-ющую трубу, позволяющую все здание расположить на скальном основании. Если под песчаным основанием залегают более слабые грунты, например торфянистые, целесообразнее уменьшить рекомендуемую высоту отсасывающей трубы, что позволит, не вскрывая эти грунты, расположить все здание на однородном песчаном основании. В некоторых случаях по конструктивным соображениям длину трубы целесообразно увеличить, расположив на ней площадку для установки главных трансформаторов и ряд вспомогательных помещений (рис. 12.3).

Изменение длины или высоты отсасывающей трубы приводит к изменению площади ее выходного сечения и, как следствие, величины выходных потерь энергии и потерь напора в трубе.

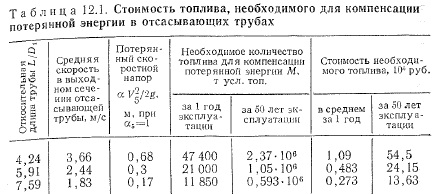

Количество необходимого для заменяемой ТЭС топлива определено при удельном расходе топлива 0,3 кг/кВт-ч и замыкающих затратах на топливо, равных 23 руб/т уел. топл. (табл. 12.1).

Если иметь в виду, что стоимость различных видов органического топлива за последнее время увеличивается, приведенное выше значение стоимости топлива, необходимого для компенсации потерянной энергии (см. табл. 12.1), также должно быть увеличено.

Итак, выбору длины и высоты принимаемой отсасывающей трубы должно уделяться серьезное внимание. Очевидно, рекомендуемые длина и высота трубы должны рассматриваться как минимально допустимые, а целесообразность увеличения высоты или длины должна подтверждаться экономическим анализом. В этом случае сравнения должны вестись сопоставлением двух вели-чин: дополнительных капиталовложений А К, необходимых для увеличения размеров отсасывающей трубы, и стоимости дополнительно выработанной электроэнергии АЭ. Очевидно, удлинение или увеличение высоты трубы будут целесообразны в том случае, если

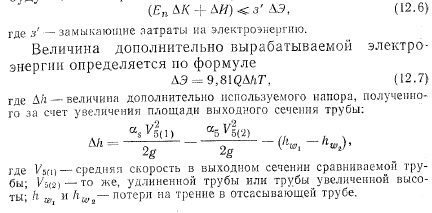

Величина дополнительно вырабатываемой электроэнергии определяется по формуле


Экономика гидротехнического и водохозяйственного строительства: Учеб. для вузов. Д. С. Щавелев, М. Ф. Губин, В. Л. Куперман, М. П. Федоров; Под общ. ред. Д. С. Щавелева. — М.: Стройиздат, 1986. — 423 с.

??????????
