Основные технико-экономические показатели гидротехнических сооружений и объектов

Основными гидротехническими сооружениями являются плотины, водопропускные (гуннели, каналы) и водосбросные сооружения, здания гидро-электростанций, шлюзы, порты и т. д.

Водохозяйственные объекты создаются гидротехническими сооружениями, например водохранилище на реке образуется плотиной. Но гидротехническое строительство может иметь и самостоятельное значение, например, строительство морских портов, подпорных стенок набережных, укрепление берегов вдоль рек от размыва, гидротехнических сооружений на шельфе, селезащитные сооружения и т. д.

Совокупность взаимосвязанных гидротехнических сооружений называется гидроузлом. При энергетическом использовании водных ресурсов на реке строят энергетический гидроузел, в состав которого входят: плотина, гидроэлектростанция, водохранилище и водосбросные сооружения или каскад гидроузлов с упомянутыми сооружениями. При использовании реки для речного транспорта на ней строят транспортный гидроузел и порт. В состав гидроузла входят: плотина, шлюз иди судоподъемник и водосбросные сооружения. Для морского транспорта основным сооружением является порт. При комплексном использовании водных ресурсов на реке строят комплексный гидроузел многоотраслевого назначения, в состав которого входят: плотина с водосбросом и водохранилище, здание гидростанции, судоходный шлюз или судоподъемник, водозабор для орошения, водоснабжения, рыбоход и т.д.

Гидроузел вместе с водохранилищем, зданиями и помещениями управления, вспомогательными сооружениями (гаражами, складскими помещениями и т. д.) назовем водохозяйственным объектом. При одноотраслевом использовании водных ресурсов водохо-зяйственный объект может быть энергетическим, воднотранспортным, оросительным, водсснабженческим и т.д. Комплексным водохозяйстве иным объектом будем называть комплексный гидроузел с входящими в него отраслевыми сооружениями (гидроэлектростанцией, судоходным шлюзом и т. д.), управленческими и вспомогательными помещениями, которые могут возводиться отдельно для каждого участника комплекса или быть общими.

Водохозяйственный комплекс (ВХК) образуется на базе комплексного гидроузла и сопутствующих объектов. Комплексный гидроузел состоит из общих и отраслевых сооружений. Общими для всех участников ВХК являются подпорные сооружения (плотина, дамба), водохранилища и сооружения, регулирующие расход воды (водосливы, водосбросы и т. п.). Отраслевыми сооружениями комплексного гидроузла считаются: гидроэлектростанция, судоходный шлюз, водозаборы для орошения, водоснабжения, рыбопропускные сооружения и т. д. Сопутствуюшще объекты осуществляют технологические связи между гидроузлами и системами народного хозяйства. К этим объектам относятся: линии электропередачи от ГЭС до приемной подстанции, магистральные и оросительные каналы, трубопроводы водоснабжения и т. п.

Состав участников комплексного использования водных ресурсов должен быть экономически обоснован. В ВХК не должны включаться те водопользователи, потребности которых можно более экономично удовлетворить вне данного водохозяйственного комплекса. Эффективное решение проблемы рационального использования водных ресурсов, выбор оптимальных параметров и режима работы комплекса возможны только на основе глубокого и всестороннего анализа широкого круга вопросов с учетом перспектив развития народного хозяйства и отдельных его отраслей в пределах того района, где ВХК оказывает свое влияние.

Основной задачей при эксплуатации водохранилища ВХК является регулирование водного стока для удовлетворения потребностей предприятий-водопользователей — гидроэнергетики, промышленного и коммунального назначения, орошения, водного транспорта.

Между гидроэнергетикой и водным транспортом имеются следующие основные противоречия: для ГЭС наибольший расход воды требуется в зимний период, когда потребность в электроэнергии бывает максимальной; для судоходства же на не подпертых плотинами участках рек наибольшие расходы приходятся в навигационный период для обеспечения возможно больших судоходных глубин. На этих участках рек в течение суток колебания уровней воды должны быть минимальными, т. е. поступление воды в реку от вышерасположенной ГЭС должно быть по возможности выравнено в течение суток.

При обосновании схемы водопользования в ВХК следует также учитывать потребности природных комплексов: пополнение водой истощенных водоемов и водотоков; попуск воды для разбавления промышленных, бытовых и сельскохозяйственных стоков; выполнение условий регулирования стока для поддержания необходимого гидробиологического, гидрохимического, санитарно- гигиенического стояния водной системы.

Основными производственными и экономическими характеристиками объектов являются: производственная мощность, количество производимой продукции и ее себестоимость. Для гидроэлектростанций— это установленная мощность, МВт или кВт; среднегодовая выработка электроэнергии, кВт-ч; себестоимость электроэнергии, коп/кВт-ч. Для судоходного шлюза — это габариты камеры (длина, ширина, глубина на короле), пропускная способность, т/год, себестоимость шлюзования, руб/т. Для орошения — это расход воды, м3/с; орошаемая площадь; состав сельскохозяйственных культур. Для плотины — это высота, создаваемый напор, тип и объем тела плотины (бетонная, гравитационная, железобетонная, арочная, плотина из местных материалов), объем, м3. Для морского порта — это грузооборот, длина причалов (причальной линии), себестоимость переработки грузов, руб/т. Для гидротехнического и водохозяйственного строительства используют следующие экономические показатели:

К — капитальные вложения, т. е. полная стоимость строительно-монтажных работ по возведению сооружения, объекта или комплекса, включая стоимость всего технологического оборудования, руб. Существуют понятия о величине капитальных вложений по годам строительства, отдельным видам работ и т. д.; основные производственные фонды действующего предприятия или объекта, представляющие полную балансовую стоимость сооружения и оборудования, руб.;

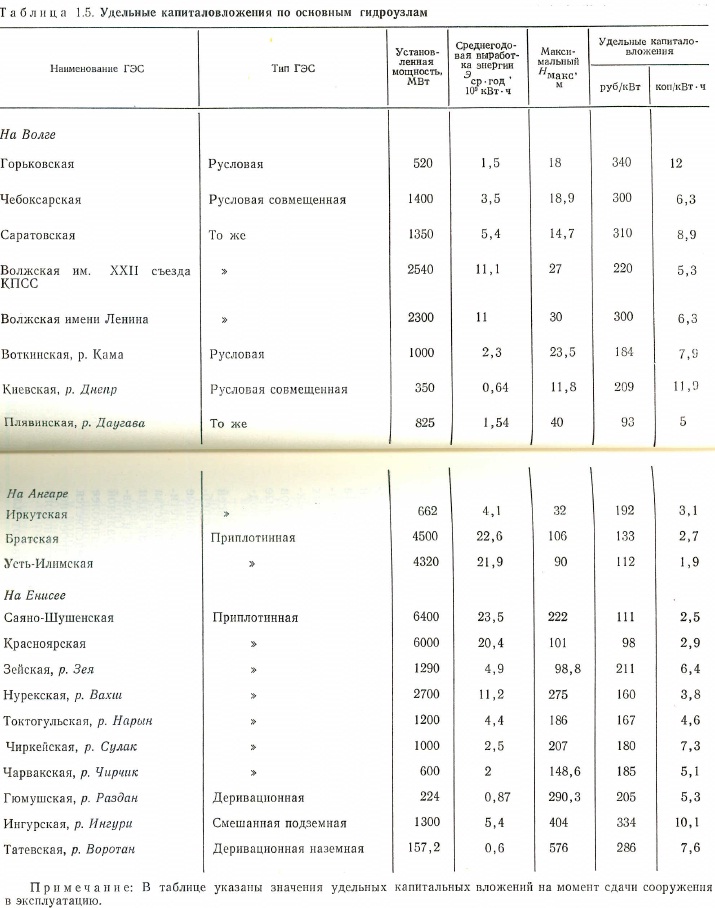

Пр — продукция, ежегодно производимая отдельным объектом или всем водохозяйственным комплексом (вырабатываемая электроэнергия, кВт-ч; количество перевезенного груза, т-км; урожайность и т. д.); уд — удельные капиталовложения: определяются отношением капиталовложений к установленной мощности или производимой продукции, т. е. представляют капиталовложения, приходящиеся на единицу мощности или продукции (табл. 1.5); kN=K/N — удельные капиталовложения в сооружение или комплекс сооружений; широко используются также ku=K/M (где Э — среднегодовая выработка энергии; М — масса переработанного в порту груза) и т. д. Удельные капиталовложения имеют размерность: руб/кВт

Важнейшей характеристикой строящегося объекта является экономическая эффективность капитальных вложений. Она определяется экономией ежегодных издержек (снижением себестоимости продукции), или прибылью, получаемой от реализации продукции.


Экономика гидротехнического и водохозяйственного строительства: Учеб. для вузов. Д. С. Щавелев, М. Ф. Губин, В. Л. Куперман, М. П. Федоров; Под общ. ред. Д. С. Щавелева. — М.: Стройиздат, 1986. — 423 с.

??????????
