Технологические линии проектирования
Технологические линии проектирования (ТЛП) являются основным звеном проектирующей системы. Функционально они объединяют в себе все виды обеспечения САПР и регламентируют деятельность отдела проектного института в период проектирования сооружения. Объединение нескольких ТЛП в подсистему зависит от сложившейся структуры проектного института и опыта проектирования. Наличие в отделе нескольких ТЛП, объединенных в подсистему, определяет степень автоматизации проектных работ.
ТЛП создаются для различных стадий проектирования. Рассмотрим состав ТЛП по определению и анализу сметной стоимости строительства ГЭС при внестадийном проектировании. Данная ТЛП носит название «ПРОГНОЗ» и входит в состав комплексной автоматизированной подсистемы составления сметной документации «КОМПАС», которая разработана рядом проектных организаций Госстроя СССР.
При разработке математического, программного и ин-формационного обеспечения ТЛП «ПРОГНОЗ» использованы укрупненные показатели стоимости УПС ГЭС-84 и укрупненные сметные нормы для внестадийного проектирования. Перечень позиций смет и анализ стоимости строительства проведены на основе «Набора ресурсов на 1 миллион рублей строительно-монтажных работ для гидроэнергетического строительства», разработанного Гидропроектом.

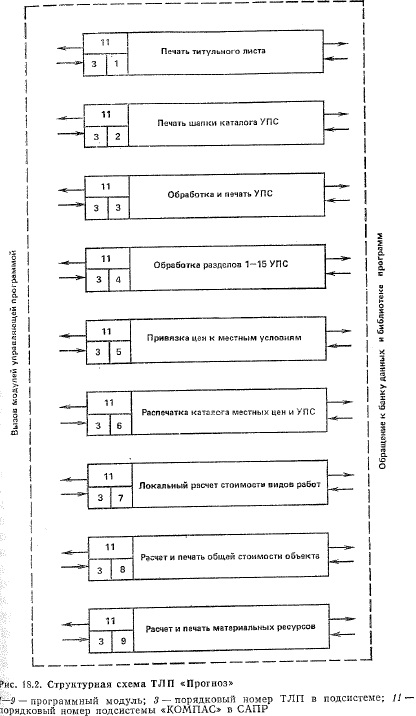

Укрупненная структурная схема ТЛП "ПРОГНОЗ" представлена на рис. 18.2. Программный модуль 1-й предназначен для печати титульного листа каталога УПС; 2-й организует печать шапки каталога УПС на каждой странице и очередного показателя УПС; 3-й обрабатывает и печатает УПС; 4-й обрабатывает и печатает разделы 1—15 УПС СЧПС-78; 5-й вычисляет и печатает коэффициенты перехода от базисных цен, заданных в банке НСИ, к местным ценам, зависящим от района строительства объекта; 6-й распечатывает каталог местных цен и УПС, заданных для данного объекта; 7-й определяет стоимость каждой позиции локального расчета стоимости; 8-й определяет общую стоимость по сводному расчету; 9-й осуществляет по заданному признаку выборку материальных ресурсов для анализа необходимого количества строительных материалов.
Все программные модули ТЛП «ПРОГНОЗ» обращаются за необходимой информацией в банки данных. Вызов для отработки того или иного модуля осуществляется управляющей программой.
ТЛП «ПРОГНОЗ» обеспечивает автоматизированный выпуск следующих документов:
1) каталога укрупненных показателей стоимости, при. вязанных к местным условиям строительства, по номенклатуре УПС ГЭС-84;2) локальных расчетов стоимости по форме № 3 инст-рукции СН 202-81;
3) объектных расчетов стоимости по форме № 2 инст-рукции СН 202-81;
4) сводного расчета стоимости по форме № 1 инструкции СН 202-81;
5) необходимую потребность в материально-технических ресурсах для ГЭО.
Аналогично формируются и другие ТЛП. В зависимости от назначения они могут содержать сложные программные комплексы по расчетам гидравлических, электромеханических и других процессов, а также различного рода оптимизационные задачи.
