Выбор числа агрегатов

При проектировании зданий ГЭС, ГАЭС и насосных станций необходимо решить вопрос о выборе числа агрегатов. При установленных значениях мощности, напора 1 и определенном режиме работы станции может быть принято различное число агрегатов, отличающихся единичной мощностью, диаметром рабочего колеса и значениями КПД.

Из опыта проектирования многих станций известно, что с уменьшением числа устанавливаемых агрегатов, увеличением их единичной мощности и уменьшением размеров машинного здания уменьшается полная стоимость строительства ГЭС. Однако наряду с этим единичные расценки на гидромеханическое оборудование, гидрогенераторы зависят от числа изготовляемых однотипных агрегатов и с увеличением их числа уменьшаются, снижая их общую стоимость.

Таким образом, при отсутствии каких-либо ограничений по выбору числа требуемых агрегатов (например, связанных с максимальным весом крупных узлов или максимальной единичной мощностью изготовляемых агрегатов) вопрос о выборе их числа представляет собой технико-экономическую задачу, имеющую множество решений.

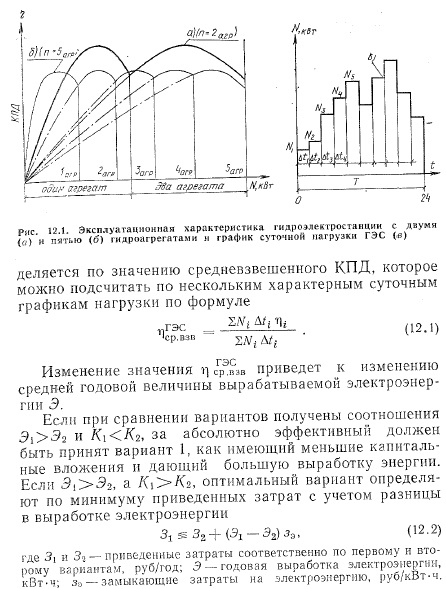

При изменении диаметра рабочего колеса Dx изменяется абсолютное значение КПД турбины. Две рабочие характеристики ГЭС с различным числом агрегатов, совмещенных на одном графике, изображены на рис. 12.1.

Энергетическая целесообразность осуществления того или иного варианта станции (по числу агрегатов) определяется по значению средневзвешенного КПД, которое можно подсчитать по нескольким характерным суточным графикам нагрузки по формуле


Изменение значения приведет к изменению средней годовой величины вырабатываемой электроэнергии.

Если при сравнении вариантов получены соотношения за абсолютно эффективный должен быть принят вариант 1, как имеющий меньшие капитальные вложения и дающий большую выработку энергии. Если 3i>52, оптимальный вариант определяют по минимуму приведенных затрат с учетом разницы в выработке электроэнергии

Число агрегатов для сверхмощных ГЭС определяется максимальной мощностью одного из них, которую можно получить на данном уровне развития техники. Подсчитывают число агрегатов гидроэлектростанции делением установленной мощности ГЭС на максимально возможную мощность агрегата. Так, на Волжской ГЭС имени XXII съезда КПСС установлены 22 агрегата с максимальным для того времени диаметром рабочего колеса ПЛ-турбины, равным 9,3 м. В последующие годы для Саратовской ГЭС были изготовлены турбины с диаметром колеса 10,3 м. Установленные на Красноярской ГЭС 12 агрегатов с единичной мощностью по 500 МВт были также крупнейшими в мире.

Экономика гидротехнического и водохозяйственного строительства: Учеб. для вузов. Д. С. Щавелев, М. Ф. Губин, В. Л. Куперман, М. П. Федоров; Под общ. ред. Д. С. Щавелева. — М.: Стройиздат, 1986. — 423 с.

??????????
