КОМПОНОВКА ГИДРОАГРЕГАТОВ ГЭС А. СОПРЯЖЕНИЕ ТУРБИНЫ С ГЕНЕРАТОРОМ

Сопряжение всех элементов конструкции турбины и гидрогенератора, как стационарных, так и вращающихся частей агрегата, должно подчиняться наиболее рациональным компоновочным и конструктивным решениям.

Во вращающейся системе наибольшим маховым моментом обладает ротор генератора, располагающийся у вертикального агрегата в верхней его части. Даже незначительное несовпадение осей вращения турбины и генератора приводит к биению вращающейся системы и нарушению балансировки агрегата. Поэтому строгая выверка вертикальной оси вращения, местоположение подпятника, число и расположение направляющих подшипников, существенно влияют на равномерность хода машины.

Наилучшим конструктивно-компоновочным решением будет такое, которое при наименьшей длине вала и высоте агрегата дает наибольшую равномерность хода и устойчивость узлов машины при авариях.

Для мощных и сверхмощных агрегатов с зонтичными гидрогенераторами оптимальным решением будет конструкция с единым валом, которая обеспечивает устойчивую работу машины, упрощение- и ускорение монтажа. Компоновка с опиранием подпятника на крышку турбины позволит снизить высоту агрегата и уменьшить его общую массу за счет исключения нижней крестовины генератора. Сервомоторы удобнее располагать в зоне, доступной для ревизии и текущего ремонта. Отказ от расположения роторов машинной группы возбуждения на верхнем конце вала или надставки вала благоприятен для повышения надежности и механической устойчивости работы машины. Компоновка гидроагрегата с горизонтальным валом показана на рис. 10-4.

ЭЛЕКТРИЧЕСКАЯ ЧАСТЬ ГИДРОАГРЕГАТОВ

Электрическая часть агрегатного блока состоит из следующих устройств.

Главные выводы генератора с установкой на них измерительных трансформаторов тока и напряжения. Иногда в пределах блока монтируются, предусмотренные схемой на выводах, выключатели и разъединители, а также и трансформаторы агрегатных собственных нужд.

Выводы нейтрали с измерительными трансформаторами и аппаратами устройства соединения с землей. Выводы нейтрали обычно монтируются в подгенераторном помещении, с внешней стороны турбинной шахты.

Оборудование и аппараты систем возбуждения главных и вспомогательных генераторов.

Все это многочисленное оборудование систем возбуждения уста-навливается и монтируется на небольших станциях — возле генераторов и в подгенераторном помещении; на крупных станциях—-в специальных помещениях, желательно рядом с блоком агрегата, площадью 40—50 м2 и больше.

Блочные щиты собственных нужд (с.и.) в зависимости от параметров агрегата — от двух до шести панелей на блок. На блочных щитах монтируются аппараты и приборы систем управления, регулирования, защиты, измерений вспомогательного хозяйства блока. На агрегатные щиты собственных нужд подается основное и резервное питание, от них отходят кабели ко всем электродвигателям и прочим потребителям блока. Блочные щиты собственных нужд располагаются в машинном зале, между колонн, на расстоянии 0,8—1,0 м от стены для возможности сквозного прохода и обслуживания.

Устройства автоматической системы управления (АСУ), измерительные приборы, реле, ключи и кнопки ручного управления, приборы теплоконтроля блока, табло и лампы сигнализации и прочее. Это оборудование монтируется на специальных панелях щитов управления и автоматики, устанавливаемых, так же как и щиты агрегатных собственных нужд, в машинном зале, по две — шесть панелей на агрегат. Многие устройства автоматики устанавливаются непосредственно на агрегате и на оборудовании вспомогательных служб.

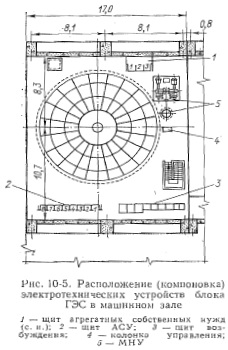

Все перечисленные устройства, щиты, обрудоваиие н аппараты связаны между собой электрическими кабелями и проводами. Расположение (компоновка) электротехнических устройств в пределах блока ГЭС показано на рис. 10-5.

Кроме электрических устройств, возле агрегата монтируется оборудо-вание и коммуникации технического водоснабжения, пневматического и масляного хозяйства, пожаротушения и пр.


Д.С.Щавелев, Гидроэнергетические установки (гидроэлектростанции, насосные станции и гидроаккумулирующие электростанции), Л., 1981
