МАСЛЯНОЕ ХОЗЯЙСТВО
На ГЭУ применяются турбинные (смазочные) и трансформаторные (изоляционные) масла, различные по физико-химическим свойствам и назначению. Турбинные масла используются в системах регулирования гидромашины и управления затворами, а также для смазки подпятников и подшипников агрегатов. Изоляционные масла используются в трансформаторах, масляных выключателях и в маслонаполненных кабелях.
Для обслуживания ГЭУ (как правило, каскада ГЭС) созданы централизованные масляные хозяйства (ЦМХ). Непосредственно на ГЭУ имеется станционное масляное хозяйство (MX). В станционном MX масло может находиться в различном состоянии. Поступающее на станцию с завода масло называется свежим. Масло, бывшее в эксплуатации, но восстановленное до соответствия нормам ГОСТ, называется регенерированным. Свежее или регенерированное масло, не содержащее воды и механических примесей, отвечающее требованиям ГОСТ, называется чистым сухим. Масло, находящееся в эксплуатации и соответствующее нормам ГОСТ, называется эксплуатационным. Масло, не соответствующее нормам ГОСТ, называется отработавшим.
В MX осуществляются следующие производственные процессы: 1) прием и слив свежего масла; 2) хранение, периодическая очистка и сушка масла; 3) доливка масла в аппаратуру 4) проверка качества масла; 5) слив и хранение отработавшего масла; 6) регенерация (восстановление) отработавшего масла.
Регенерация масла производится только в MX крупных ГЭУ, а для малых и средних ГЭУ масло регенерируют в ЦМХ.

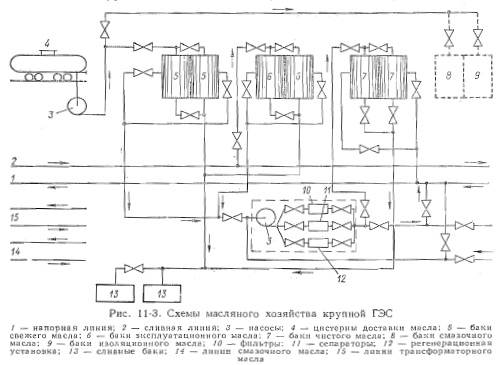

Принципиальная схема станционного MX крупной ГЭС показана на рис. 11-3.
Для каждой марки масла должно быть не менее 5 баков для: 1) приема свежего масла; 2) хранения чистого-сухого масла; 3) сбора отработавшего масла; 4) слива эксплуатационного масла; 5) эксплуатационного масла, очищенного от механических примесей. Для каждого сорта масла имеется две системы маслопроводов—для чистого и отработавшего.

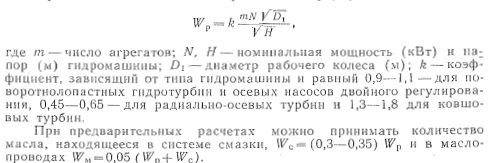

Наибольшее количество масла заливается в систему регулирования агрегатов. Оно может быть определено по формуле:
Запасы масел в MX устанавливаются нормами и могут достигать тысячи тонн. По противопожарным требованиям в резервуарах MX, расположенных в пределах здания ГЭУ, можно хранить не более 100 т масла, вне здания П ЗУ — в наземных резервуарах до 300 т, в подземных— 500 т. Остальные запасы масла хранятся в специальных подземных резервуарах вне территории станции.
Обычно система MX размещается в здании ГЭУ под монтажной площадкой и занимает площадь (без баков) 50—100 м2. Все помещения MX должны быть отделены от других производственных помещений и кабельных галерей стенами и перекрытиями повышенной огнестойкости.
