НАПОР, РАСХОД И МОЩНОСТЬ ГИДРОЭНЕРГЕТИЧЕСКИХ УСТАНОВОК

НАПОР

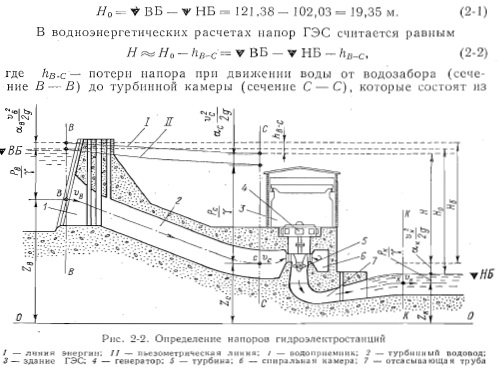

Геометрический или статический напор равен разности отметок уровней верхнего V ВБ и нижнего V НБ бьефов. Применительно к данным рис. 2-1 статический напор


РАСХОД ВОДЫ

Расход воды Q в м3/с, используемый ГЭС для выработки электрической энергии, зависит от притока воды к водохранилищу или верхнему бьефу ГЭС, от наличия запасов воды в водохранилище и от потребности энергетической системы в данный момент в электрической энергии. При комплексном использовании водных ресурсов расход ГЭС зависиттакже от отъема воды из верхнего бьефа на орошение, водоснабжение, шлюзование судов и от режима водопотребления из нижнего бьефа ГЭС. Максимальный расход, используемый ГЭС, равен пропускной способности всех ее турбин при расчетном напоре. Наи-большую пропускную способность имеют турбины Волжской ГЭС имени XXII съезда КПСС. Каждая турбина этой ГЭС при расчетном напоре 19 м пропускает по 675 м3/с. Все 22 турбины этой ГЭС потребляют около 15 тыс. м3/с. Максимальный расход воды, перекачиваемой НС или ГАЭС, равен подаче всех ее насосов при минимальном’ напоре и работе электрических двигателей с полной мощностью. Расход воды НС и ГАЭС в данный момент времени определяется потребностью в воде и условиями электроснабжения.

Мощностью N называется работа, производимая в единицу времени. Если напор составляет Н, м, расход воды равен Q, м3/с, то работа, которую может совершить вода в 1 секунду, т. е. потенциальная мощность водотока в ваттах.

Значение КПД турбины зависит от ее конструкции, размеров и изменяется при изменении нагрузки. Для малых турбин, при диаметре рабочего колеса около 1 м, наибольший КПД составляет около 0,91; для . крупных турбин диаметром 9—10 м КПД достигает 0,95—0,96. Электрическая мощность агрегата Na на выводах генератора меньше мощности турбины на величину потерь в генераторе.

Д.С.Щавелев, Гидроэнергетические установки (гидроэлектростанции, насосные станции и гидроаккумулирующие электростанции), Л., 1981
