НС С ГОРИЗОНТАЛЬНЫМИ ОСЕВЫМИ НАСОСАМИ
СТАНЦИИ С ВЫНОСНЫМ ДВИГАТЕЛЕМ

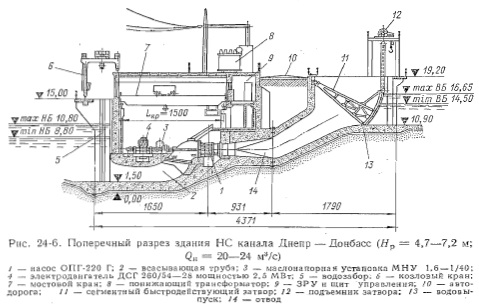

На рис. 24-6 дан поперечный разрез здания крупной НС канала Днепр — Донбасс. Горизонтальное расположение агрегата позволило создать компоновку блока, значительно сокращающую объемы строительно-монтажных работ. При этом обеспечивается повышение КПД агрегата за счет снижения гидравлических потерь в водопроводящем тракте. Переходные процессы в насосной установке такого типа прогекают более спокойно. Одиннадцать НС канала Днепр — Донбасс выполнены однотипно. На каждой НС установлено по 6 агрегатов с насосами ОПГ-220 Г с подачей 20 м3/с при напоре 4,7—-7,2 м. Водоприемник совмещен со зданием НС и обслуживается полукозловым краном. Водовыпуск обслуживается быстродействующим аварийно-ремонтным сегментным затвором. Пуск агрегата производится при опущенном затворе, а при достижении равенства уровней воды в водовыпуске и канале затвор поднимается. При остановке агрегата затвор закрывается, предотвращая обратный ток воды через агрегат из канала.
Основное гидроэнергетическое и вспомогательное оборудование обслуживается мостовым краном.
СТАНЦИИ С КАПСУЛЬНЫМИ АГРЕГАТАМИ
Для крупных НС напором до 15 м весьма перспективны компоновочные решения блоков с горизонтальными капсульными агрегатами двойного регулирования с поворотными лопатками выправляющего аппарата и поворотными лопастями рабочего колеса. Например, на крупной НС с напорами Н= 12—15 м производительностью <2 = 1500 м3/с целесообразна установка 6 капсульных агрегатов с Z>i=7,5 м вместо 56 вертикальных осевых насосов с предельным Di=2,6 м. При этом объемы основных строительных работ сокращаются в 5 раз.
В СССР накоплен опыт изготовления, монтажа и эксплуатации гидротурбинных агрегатов с диаметрами рабочих колес до ?>i = 7,5 м, мощностью 47 МВт и максимальным напором Н= 16 м, что упростит освоение аналогичных насосных агрегатов.
Капсула, в которой размещен двигатель, может быть, расположена со стороны НБ или со стороны ВБ. Отсюда и компоновка блока НС называется низовой или верховой в зависимости от расположения капсулы.
Достоинствами блоков НС с капсульными агрегатами являются:
1) возможность получения лучших энергетических, гидравлических и кавитационных свойств; 2) компактность блока, ведущая к сокращению объемов строительно-монтажных работ; 3) элементы строительной части могут выполнять функции элементов проточного тракта насоса; 4) простота форм строительных конструкций, позволяющая. широко применять сборные элементы с целью индустриализации строительства НС. К недостаткам таких НС следует отмести трудности эксплуатации двигателя и связанного с ним оборудования в капсуле, омываемой потоком.

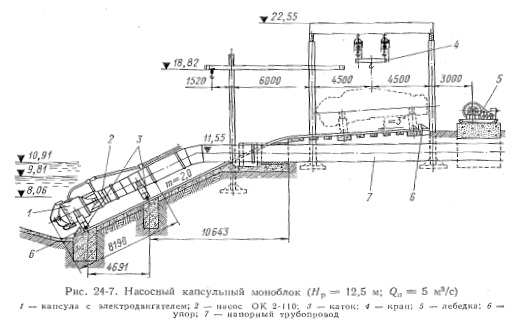

Успешно эксплуатируются на НС Украинской ССР погружные капсульные агрегаты—моноблоки [9-3]. Моноблок (рис. 24-7), состоящий из двигателя в капсульном исполнении 1 и насоса 2, устанавливается в воду по уложенным на откосе канала или водоема специальным направляющим.
К достоинствам НС — моноблоковДМожно отнести: 1) отсутствие здания станции и вспомогательного оборудования; 2) простота монтажа и демонтажа агрегатов; 3) кратковременность и малые затраты труда при возведении НС; 4) возможность транспортировки НС в другое место. Однако отсутствует опыт эксплуатации моноблоков в средних и суровых климатических условиях.
В последние годы на НС и ГАЭС с напорами от 25 м (иногда от 20 м) и до 120—150 м начали устанавливать диагональные насосы. Если диагональный насос оборудован коленчатым отводом, то компоновочное решение блока НС аналогично компоновке с вертикальным осевым насосом.
Применение диагонального насоса с коленчатым отводом ведет к улучшению условий эксплуатации оборудования при напорах более 20 м, но практически не снижает габариты агрегата и здания станции в целом. При наличии спирального отвода компоновочное решение аналогично компоновке здания НС с вертикальными центробежными насосами,
