ОБЩИЕ СВЕДЕНИЯ

Здания русловых, приплотиниых и деривационных ГЭС . иногда отличаются своеобразной конструкцией и компоновкой, например, выполняют роль водосбросных сооружений, . строятся без шатра, иногда машинный зал размещается внутри скального массива под поверхностью земли и т. п. Такие, здания ГЭС выделяют в отдельную группу и называют специальными типами, которые подразделяются на несколько подгрупп [22-1].

1) Совмещенные и водосливные здания станций, выполняющие роль водосбросных сооружений в составе русловых и приплотинных гидроузлов, когда нужно сократить длину их водосливного фронта (см. §22-2).


2) Подземные и полуподземные установки, машинный зал которых полностью или частично размещается внутри массива скальных пород в целях использования их несущей способности (см. § 22-3).

3) Открытые и полуоткрытые здания станций, строящиеся без полногабаритного шатра машинного зала, что сокращает стоимость и сроки строительства (см. § 22-4).

Имеются примеры и других специальных типов зданий станций, а также установок смешанной конструкции, т. е. относящихся одновременно к двум типам: совмещен ные-полуот крытые, полу- подзем ные-полуоткрытые, встроенно-водосливные и др. (см. § 22-5).

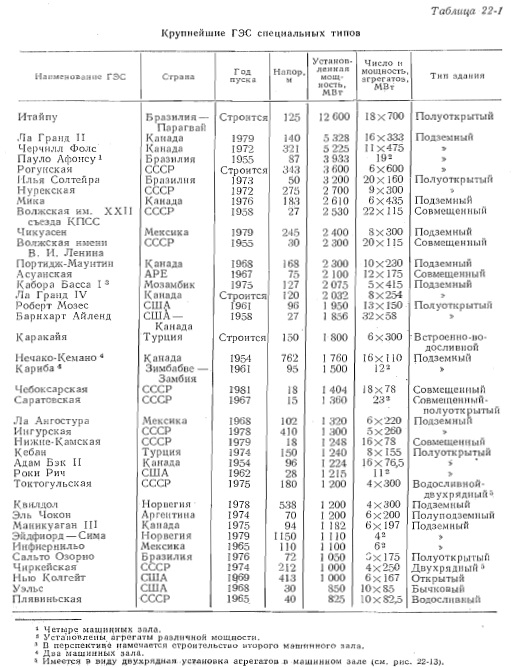

Большинство крупнейших ГЭС мира относится к специальным типам (табл. 22-1).

Д.С.Щавелев, Гидроэнергетические установки (гидроэлектростанции, насосные станции и гидроаккумулирующие электростанции), Л., 1981

??????????
