ОСНОВНЫЕ УРАВНЕНИЯ КОЛЕБАНИЙ УРОВНЯ ВОДЫ В РЕЗЕРВУАРЕ
При внезапном изменении нагрузки ГЭС в турбинном трубопроводе возникает гидравлический удар, а в уравнительном резервуаре и напорной деривации происходит неустановившееся колебательное движение водных масс. В начальном периоде, в течение короткого промежутка времени, оба процесса протекают одновременно. Затем явления гидравлического удара очень быстро затухают, а колебания водных масс в напорной системе продолжаются.
Колебательные движения потока в системе, состоящей из напорной подводящей деривации и уравнительного резервуара, описываются следующими уравнениями.

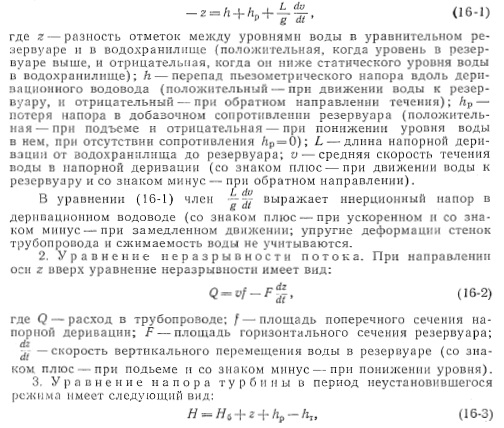

1. Уравнение неу ста повившегося движения воды для резервуара с добавочным сопротивлением, являющееся наиболее общим:
В уравнении (16-1) член выражает инерционный напор в деривационном водоводе (со знаком плюс — при ускоренном и со знаком минус — при замедленном движении; упругие деформации стенок трубопровода и сжимаемость воды не учитываются.
2. Уравнение неразрывности потока. При направлении оси z вверх уравнение неразрывности имеет вид:
