ОСНОВНОЕ УРАВНЕНИЕ РАБОТЫ ТУРБИНЫ

Поток поступает на лопасти рабочего колеса под некоторым углом, определяемым положением лопаток направляющего аппарата. При проходе через рабочее колесо направление потока меняется и он уходит с лопастей под углом, отличным от угла входа (рис. 8-6).


Выделим в этом потоке элементарную струйку, скорость в которой при входе па лопасть турбины V и при выходе с лопасти v2.

За время At в межлопастное пространство рабочего колеса по струйке тока войдет количество жидкости, определяемое элементарной массой,

Так как жидкость практически не сжимается, то за этот же промежуток времени такое же количество жидкости выйдет из межлопастного пространства рабочего колеса.

Из закона количества движения известно, что изменение момента количества движения за время A t равно импульсу внешнего момента. Так как масса элементарной струйки, находящейся в межлопастном пространстве, и скорости ее частиц за время At не меняются, изменение момента количества движения определяется параметрами струйки до входа на колесо и после вы-хода с колеса.

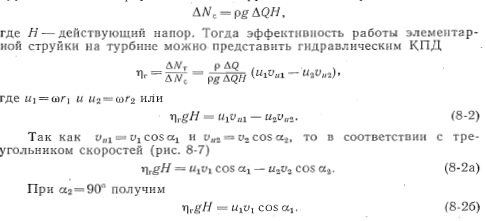

Разложим скорости V и v2 на три составляющих — по оси турбины vz, по радиусу vr и направлению вращения vu Составляющие скоростей vz и vr не дают момента скорости относительно оси вращения. Остается только составляющая vu.


Д.С.Щавелев, Гидроэнергетические установки (гидроэлектростанции, насосные станции и гидроаккумулирующие электростанции), Л., 1981
