ПЛАНОВОЕ И ВЫСОТНОЕ ПОЛОЖЕНИЕ ЗДАНИЯ НС

Подача воды потребителю может осуществляться в одну или несколько ступеней в зависимости от топографических условий, высоты подъема и удаленности потребителя от водоисточника. Поэтому НС водохозяйственной системы может работать изолированно или в каскаде. При одноступенчатой схеме водоподачи в состав BIC могут вхб-- дить водозаборные сооружения с рыбозащитными устройствами,1 водб-; подводящие сооружения, здание станции, с трансформаторной1 н подстанцией, напорные отводящие сооружения и водовыпуск.

Трасса водопроводящих сооружений выбирается по возможности наикратчайшей с учетом топографии, геологии, устройства зон отчуждения, методов производства работ и т. д.

Местоположение здания НС определяется на основе технико-экономического сопоставления альтернативных вариантов компоновки всего гидроузла.

Выбирая тип сооружений и размещая их на трассе водоподачи, необходимо обеспечить максимальные удобства эксплуатации, технологичность производства строительно-монтажных работ, архитектурноэстетический вид отдельных сооружений и всего комплекса гидроузла, увязать их с окружающей природой. Проектируя сооружения НС, необходимо стремиться к максимальной экономии площади застройки.

В технико-экономических расчетах по обоснованию местоположения здания НС определяется изменение расчетных затрат по всем сооружениям гидроузла с учетом изменения потерь напора, потребляемой мощности и энергии НС. Необходимо предусмотреть мероприятия по защите здания НС от опасного воздействия потока воды при аварийном разрушении напорных водопроводящих сооружений.

Плановые габариты здания НС определяются числом агрегатов, размерами гидроагрегатного блока и монтажной площадкой.

Для улучшения микроклимата и эстетического иида сооружений после окончания строительства НС необходимо озеленить территорию. Согласно [25-2], площадь озеленения должна быть не менее 15—20 % общей площади застройки.

Высотное положение рабочего колеса насоса определяется расчетной высотой всасывания Hsp и расчетным уровнем нижнего бьефа Zhb. В зависимости от режима работы агрегата изменяется Hsv, уровень НБ может также изменяться. Как показано в § 9-4, отметку расчетной плоскости следует выбирать соотвествующей минимальной алгебраической сумме Zhbj + H из всех возможных сочетаний уровней НБ и высоты всасывания.

Анализ режимов работы НС и агрегата, а также колебаний уровней воды в бьефах позволяет правильно выбрать высотное положение насоса, исключив опасность появления недопустимой кавитации.

Центробежные насосы, имеющие положительную высоту всасывания, могут, располагаться выше уровня НБ. Для заливки их водой перед каждым пуском используются вакуумные насосы. Для заливки горизонтальных центробежных насосов производительностью до 0,5 м3/с применяется приподнятая всасывающая труба. Колено такой трубы располагается выше уровня Н1Б и установки насоса. Наличие воды в трубе после остановки агрегата позволяет запускать основной насос без вакуум-насоса. Осевые насосы необходимо заглубить под минимальный уровень НБ на величину подпора, требуемого заводом- изготовителем, даже если расчетная Hs>0.

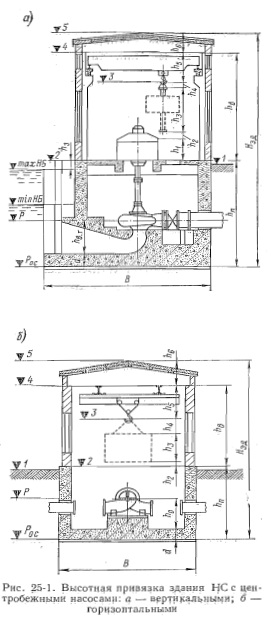

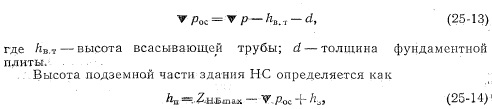

На рис. 25-1, а показана схема высотной привязки здания НС с вертикальными центробежными насосами. От расчетного уровня НБ отложим значение высоты всасывания (вверх, если Hs>0, и вниз, если Hs<-0) и получим отметку оси рабочего колеса насосаV р. Отметку основания здания НС можно определить как
