ПОДЗЕМНЫЙ КОНТУР ЗДАНИЯ ГЭС

Подземным контуром здания ГЭС называется линия контакта подошвы здания с грунтом основания. Подземный контур определяет условия фильтрации воды под сооружением, эпюру противодавления и расчетную схему устойчивости здания и фильтрационной прочности основания. В подземном контуре выделяется относительно водонепроницаемая часть, длина которой должна обеспечивать достаточно малые градиенты напора в основании, безопасные в отношении его фильтрационной прочности.

Чтобы уменьшить противодавление, под зданием ГЭС на слабом основании устраивается дренаж со стороны НБ в виде сплошного дренажного слоя под всей площадью здания до дренажной галереи. Под приплотинной ГЭС на скальном основании устраиваются отдельные поверхностные дрены или вертикальные скважины. Для выхода воды из дренажа в днище отсасывающей трубы устраиваются отверстия.

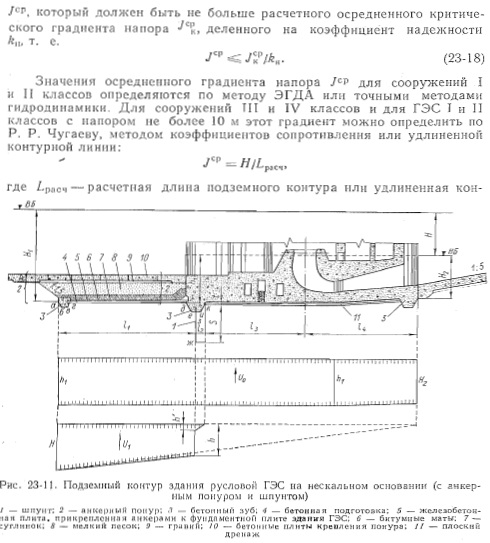

Относительно водонепроницаемую часть подземного контура образует линия контакта с основанием: а) при нескальных грунтах верхового зуба и подошвы здания ГЭС до дренажной галереи (рис. 23-11), а также понура и шпунта со стороны верхнего бьефа, если они предусмотрены; б) при скальных основаниях — цементационной завесы, верхового зуба и подошвы здания ГЭС до дренажных устройств (рис. 23-12).

Задача сводится к определению расчетной длины подземного контура ГЭС, безопасной для данного нагсора по условиям фильтрационной прочности основания. Проверка фильтрационной прочности основания производится по первой группе предельных состояний.

При нескальном основании расчет его общей фильтрационной прочности заключается в определении осредненного градиента напора


Значения осредненного градиента напора ср для сооружений I и II классов определяются по методу ЭГДА или точными методами гидродинамики. Для сооружений TII и IV классов и для ГЭС I и II классов с напором не более 10 м этот градиент можно определить по Р. Р. Чугаеву, методом коэффициентов сопротивления или удлиненной контурной линии:

Расчетные значения осредненного критического градиента напора JкР Для нескальных грунтов по СНиП II-16—76 даны ниже:


Значения коэффициента надежности kn можно принять равными для сооружений I класса —1,25; II класса—1,2; III класса—1,15; IV класса — 1,1.

При необходимости проверяют отсутствие местного выпора грунта в НБ за отсасывающими трубами.


Рис. 23-12. Схема подземного контура русловой ГЭС на трещиноватой скале

В приплотинном здании ГЭС, расположенном за бетонной плотиной и отделенном от нее швом, обычно принимается, что избыточное противодавление, вызванное подпором ВБ, действует лишь в пределах подземного контура плотины. В этом случае на подошву здания ГЭС действует только взвешивающее противодавление, определяемое уровнем воды в НБ.


Д.С.Щавелев, Гидроэнергетические установки (гидроэлектростанции, насосные станции и гидроаккумулирующие электростанции), Л., 1981
