ПРОЧИЕ СПЕЦИАЛЬНЫЕ ТИПЫ ГЭС
Кроме рассмотренных, существуют и другие весьма различные по своей конструкции и компоновке здания. Некоторые из них уже строились неоднократно, другие представлены единичными примерами или находятся в стадии только еще разрабатываемых предложений.
Бычковый тип является относительно более распространенным. В мире насчитывается более 10 бычковых ГЭС, одна из которых построена в СССР — Ортачальская ГЭС в г. Тбилиси [22-1].
Компоновка бычковых ГЭС отличается тем, что значительно расширенные быки водосливной плотины превращены в агрегатные блоки. При этом достигается уменьшение общей длины подпорных сооружений. Экономия стоимости, по зарубежным данным, может достигать 15—20 %.

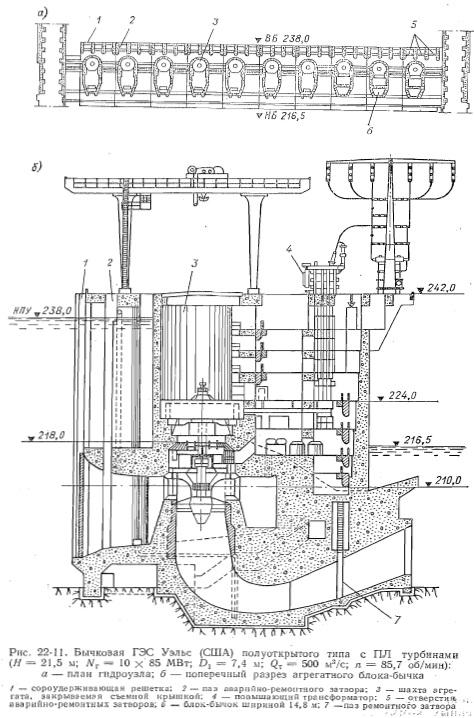

На рис. 22-11 показан схематический план и поперечный разрез крупнейшей в мире бычковой ГЭС Уэльс с вертикальными агрегатами (ряд ГЭС построено с горизонтальными агрегатами). Как и. на других бычковых ГЭС каждый агрегат размещается в расширенном бычке- блоке и обслуживается общим козловым краном через люки со съемными крышками.. Этот же кран обслуживает и водосливные пролеты.
Чередование пролетов плотины с агрегатными блоками создает бла-гоприятные условия для растекания потока в НБ, позволяет легче пропускать лед и плавающие тела, а> также, в случае необходимости, производить промыв скопившихся наносов. Этим создаются благоприятные условия для эксплуатации агрегатов и обеспечивается водозабор для них с минимальными потерями.
Вместе с тем, расчленение здания ГЭС на отдельные агрегатные блоки вызывает затруднения при устройстве и эксплуатации многочисленных коммуникаций, прокладываемых через водосливные пролеты, а также приводит к определенным неудобствам эксплуатации основного и вспомогательного оборудования.
Встроенно - водосливной тип является примером рационального выполнения различных функций одним сооружением, поскольку машинный зал этих установок в виде полости размещается внутри тела водосливной плотины, через которую происходит сброс в НБ паводковых расходов воды. В мире построено несколько таких установок, одна из которых находится в СССР — Ириклинская ГЭС не-большой мощности [22-1] .

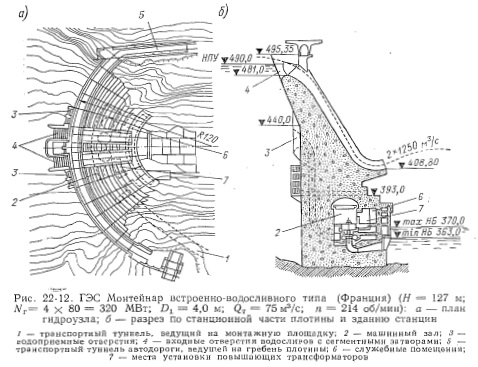

Наиболее крупной, отличающейся рядом оригинальных решений, является ГЭС Монтейнар (рис. 22-12). Она находится в узком ущелье, что позволило построить арочио-гравитационную плотину высотой 153 м, очерченную по дуге круга с радиусом 120 м. В центральной части арки на плотине сделаны два лотка шириной по 11 м, перекрываемых сегментными затворами высотой 9,0 м. При форсированном уровне ВБ каждый лоток может пропустить расход 1250 м3/с. Кривизна лотка и отметка носка лотков-водосливов подобраны таким образом, что струи воды во время сброса максимального паводкового расхода отлетают на расстояние 120 м от сооружения.
Внутри тела наиболее массивной нижней части арочной плотины сделана полость, служащая достаточно просторным машинным залом, ось которого криволинейна. Здесь установлены агрегаты и главные повышающие трансформаторы, операции с которыми выполняются двумя мостовыми кранами грузоподъемностью по 150 т. Рядом с машинным залом предусмотрены служебно-производственные и вспомогательные помещения, обеспечивающие нормальные условия эксплуатации ГЭС. .К комплексу сооружений проложены подъездные автодороги как на гребень плотины, так и на монтажную площадку ГЭС.
Здания ГЭС с двухрядным расположением агрегатов построены в нашей стране на приплотинных Чиркейской и Токтогульской ГЭС,
Последняя относится также к высоконапорному водосливному типу, поскольку на ней имеются напорные водосбросы, переходящие в открытые водосливы в виде лотков [22-1]. На этих ГЭС установлено по 4 агрегата в два ряда, что позволило разместить машинные залы с монтажными площадками в очень узких каньонах, без чрезмерно больших срезок берегов, которые могли потребоваться при обычном однорядном размещении агрегатов.

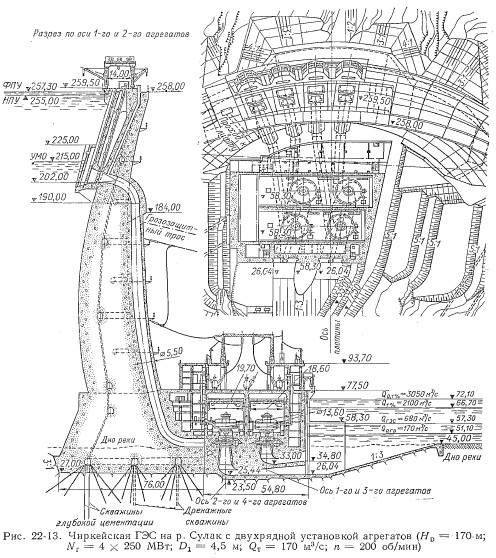

Агрегаты мощностью по 250 МВт на Чиркейской ГЭС (рис. 22-13) и по 300 МВт на Токтогульской ГЭС установлены таким образом, что отсасывающие трубы низового ряда ничем не отличаются от обычных, а у агрегатов верхового ряда они сделаны удлиненными и увеличенной высоты. Таким образом, горизонтальные диффузоры оказываются расположенными одни под другими: для агрегатов верхового ряда под диффузорами отсасывающих труб агрегатов, установленных в низовом ряду.
За рубежом рассматривались варианты трехрядного размещения в массивной гравитационной плотине, а на строящейся ГЭС Сук да (Конго) мощностью 1,3 млн. кВт в шести агрегатах последние устанавливаются в два ряда в шахматном порядке.

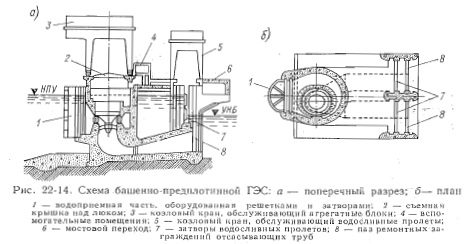

При сравнительно небольших напорах может оказаться целесообразным строительство так называемых башенно-предплотинных ГЭС, у которых агрегаты установлены в отдельных железобетонных башнях, выдвинутых в сторону ВБ по отношению к пролетам водосливной плотины. Плотима в основании прорезается горизонтальными диффузорами отсасывающих труб. Схема такой ГЭС приведена на рис. 22-14.
Весьма оригинальной является встроенно-водосливная башенно-предплотинная ГЭС Джатилухур в Индонезии. На ней железобетонная башня высотой 110 м, диаметром 96 м находится перед плотиной из местных материалов. Одна половина окружности башни в нижней массивной части используется для установки в полости 6 агрегатов мощностью по 25 МВт, а другая половина служит шахтным водосливом для пропуска паводковых расходов воды [0-4, 22-1].
