РАЗМЕЩЕНИЕ ГЛАВНЫХ ПОНИЖАЮЩИХ ТРАНСФОРМАТОРОВ, ЭЛЕКТРИЧЕСКИХ АППАРАТОВ И ВСПОМОГАТЕЛЬНОГО ОБОРУДОВАНИЯ

Главные понижающие трансформаторы со всей аппаратурой, обеспечивающей их нормальную эксплуатацию, составляют понижающую трансформаторную подстанцию (ТП). Трансформаторные подстанции подразделяются на открытые и закрытые. Они могут примыкать к зданию НС или стоять отдельно. Закрытое размещение силовых трансформаторов экономически оправдано при напряжении ЛЭП до 10 кВ включительно. Наиболее дешевым и простым является открытое размещение главных понижающих трансформаторов вдоль здания НС. На крупных НС с вертикальными агрегатами площадь над всасывающей трубой целесообразно использовать для установки главных понижающих трансформаторов. Длина коммуникаций между трансформаторами и двигателями будет минимальной. Помещения под трансформаторами используются для распределительного устройства (РУ). На НС с насосами Dx до 3 м всасывающие трубы короткие, поэтому трансформаторы целесообразно устанавливать у здания НС над отводящими трубопроводами. Размеры помещений РУ определяются схемой электрических соединений (см. § 10-19), габаритами оборудования и допустимыми расстояниями между аппаратурой и элементами здания, обеспечивающими безопасность обслуживания и удобство монтажа. Для напряжений 6—10 и 0,4 кВ на НС устанавливаются только комплектные распределительные устройства (КРУ), заводского изготовления. КРУ могут применяться и для повышенных напряжений. Они устанавливаются в отдельном электротехническом помещении, максимально приближенном к электродвигателям основных агрегатов. На малых и средних НС ячейки КРУ и распределительные щиты можно установить в машинном зале.

Общестанционный пост управления (ОПУ) предусматривает централизованное управление и контроль за работой основного оборудования и сооружений насосной станции. ОПУ размещается в средней части машинного зала; в торце машинного зала, противоположном монтажной площадке; в специальном помещении — на крупных НС.

В здании НС располагается целый комплекс систем вспомогательного оборудования: а) технического водоснабжения и пожаротушения; б) осушения водопроводящего тракта; в) дренажа; г) масляного хозяйства; д) пневматического хозяйства и т. д. Для их размещения используются помещения подземной части здания НС, помещения под монтажной площадкой, а‘при необходимости часть помещений выносится в специальное здание, располагаемое вблизи здания НС.

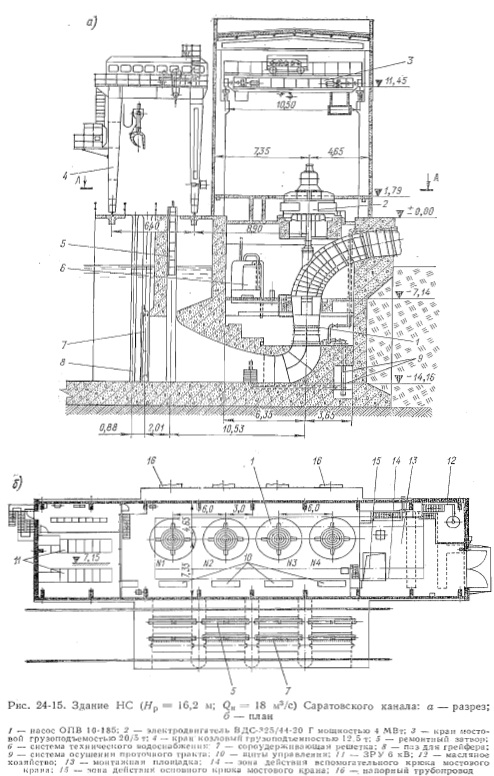

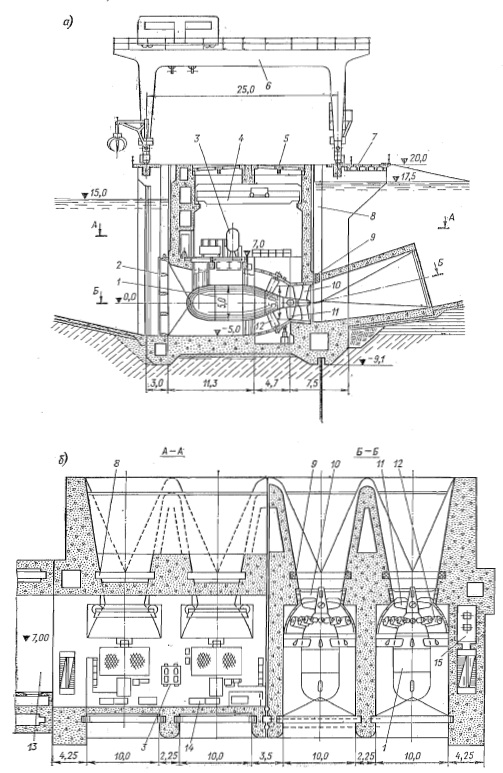

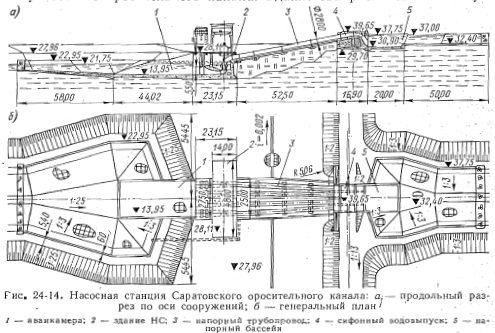

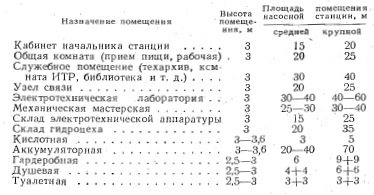

Для обеспечения нормальной эксплуатации НС необходимо иметь также подсобные помещения: административно-хозяйственного, производственного и бытового назначения. Число и состав этих помещений зависит от производительности НС, ее положения и роли в водохозяйственной системе, степени автоматизации технологических процессов. Площади служебных помещений, располагаемых в здании НС или в отдельно стоящем здании, [24-1] рекомендует принимать следующие:





Д.С.Щавелев, Гидроэнергетические установки (гидроэлектростанции, насосные станции и гидроаккумулирующие электростанции), Л., 1981
