РАЗРЕЗКА ЗДАНИЙ КРУПНЫХ НС ТЕМПЕРАТУРНЫМИ И ТЕМПЕРАТУРНО-ОСАДОЧНЫМИ ШВАМИ

Длина зданий крупной НС достигает 100—-140 м. Проектируемые здания НС регионального перераспределения стока будут иметь длину 200—300 м. В бетонном массиве здания НС возникают температурные, усадочные и осадочные напряжения. Для предотвращения образования трещин в бетоне здание НС разрезается на секции [24-1] длиной:

а) 6—25 М — при расположении сооружения на скальном основании;
б) до 60 м — на песчаном основании;
в) до 80 м— на связанных сжимаемых грунтах (глины).

Так, например, здание НС длиной 97,2 м разрезано на две секции по 58,6 м. Шов проходит через основной утолщенный бык. Число деформационных швов должно быть минимальным.

Предельное расстояние между температурно-осадочными швами секций принимается до 100 м [24-1].


Деформационные швы верхнего строения НС должны совмещаться со швами подводного блока. Вдоль здания НС деформационные швы не выполняются. Однако на некоторых НС ввиду ожидаемых неравномерных осадков выполняется осадочный шов, отделяющий здание ITC от водовыпуска. Например, такое конструктивное решение принято на низконапорных станциях канала Днепр — Донбасс. Следует подчеркнуть, что железобетонные конструкции, защищающие служебные помещения НС от воды, должны проверяться на раскрытие трещин.

В подземной части здания НС, расположенного на слабых основаниях или в районе с повышенной сейсмичностью (7 и более баллов), в местах разрезки труб деформационными швами разрешается выпол- . пять двойные стены, рассчитанные на давление воды и внешнюю нагрузку от оборудования и строительных конструкций.

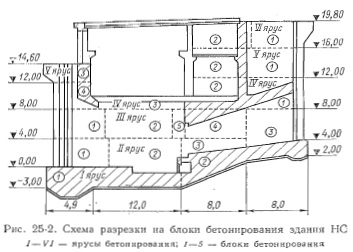

Подводная часть здания разрезается строительными швами на блоки бетонирования. На рис. 25-2 показана схема разрезки на блоки бетонирования здания крупной низконапорной НС. Шов между соседними блоками назначается в менее напряженных сечениях. На верхней и вертикальной гранях блока устраиваются шпоночные выступы - высотой 15—20 см. Размер шпоночного выступа должен обеспечивать равйопрочность сечений бетона соседних блоков на срез в плоскости шва.

Д.С.Щавелев, Гидроэнергетические установки (гидроэлектростанции, насосные станции и гидроаккумулирующие электростанции), Л., 1981
