СИСТЕМА ОСУШЕНИЯ ПРОТОЧНОЙ ЧАСТИ АГРЕГАТОВ И ДРЕНАЖНЫЕ УСТРОЙСТВА

Для осмотра и ремонта гидромашины и элементов проточного тракта необходимо их освободить от воды. Из спиральной камеры вода выпускается в отсасывающую (у НС — всасывающую) трубу по перепускной трубе, отходящей от наинизшей точки дна камеры и имеющей запорный клапан, управляемый извне. Полости проточного тракта, расположенные выше уровня воды в НБ, освобождаются самотеком при закрытых ремонтных затворах ВБ. Устанавливаются ремонтные затворы со стороны НБ, и оставшийся объем воды откачивается насосами. Подача насосов системы осушения Qoc определяется с учетом непрерывной фильтрации воды по всему периметру уплотнений ремонтных затворов,

Устанавливают два рабочих насоса без резерва. Напор осушительных насосов определяется как разность отметок максимального уровня НБ и минимального уровня в сборном колодце с учетом гидравлических потерь напора во всасывающей и напорной линиях системы.

Выбор типа насоса производится на основе технико-экономического расчета. При одинаковых технико-экономических показателях устанавливают артезианские насосы. Применяется групповая и централизованная схема осушения.


Групповая схема (рис. 11-2) применяется на малых ГЭУ с небольшим числом агрегатов, а также на многоагрегатных, расположенных на скальном основании. В этой схеме колодцы и насосы осушения располагаются в бычках между отсасывающими (всасывающими) трубами.

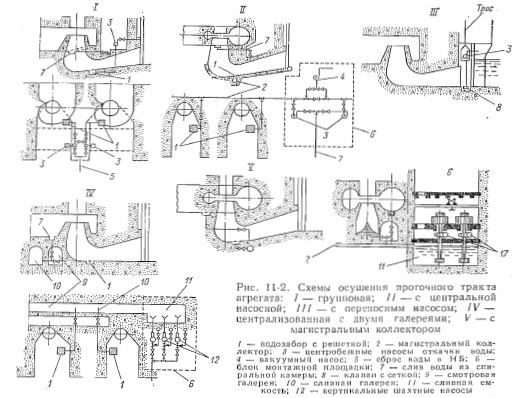

Централизованная схема откачки IV (рис. 11-2) применяется на средних и крупных ГЭУ. Для зданий ГЭУ, располагаемых на мягких податливых грунтах, характерно наличие массивной фундаментной плиты. В этом массиве со стороны ВБ размещается смотровая галерея, в которой располагается арматура сливных трубопроводов, и сливная галерея, проходящая по всей длине здания и ведущая в центральный колодец. Вода из колодца откачивается насосами. Если в фундаментной плите сложно или невозможно выполнить две галереи, то ограничиваются только одной — сливной (схема II, рис. 11-2). С целью сокращения объема выемки и упрощения конструкции фундаментальной плиты здания ГЭУ, располагаемого на скальном основании, сливную галерею заменяют магистральным коллектором диаметром до 2,0 м (схема V). Схема осушения III с помощью переносного насоса может быть применена лишь на малых ГЭУ. Объем откачки поды из проточного тракта одного крупного агрегата может достигать 10 тыс. .м3.

Дренажная система предназначена для удаления фильтрационной воды, поступающей в здание ГЭУ через деформационные швы, бетонные стены, уплотнения люков и т. д. Все помещения и галереи, расположенные на низких отметках, имеют дренажные устройства, соединенные с центральным дренажным колодцем. Дренажные насосные агрегаты включаются в работу автоматически от поплавковых реле в зависимости от уровня воды в колодце. Объем колодца принимается равным 15-минутной подаче насоса. Дренажная система должна быть изолирована от системы осушения проточной части агрегата. При засорении дренажной системы или аварии насосов возникает опасность затопления помещений, расположенных ниже уровня НБ.

Д.С.Щавелев, Гидроэнергетические установки (гидроэлектростанции, насосные станции и гидроаккумулирующие электростанции), Л., 1981
