ТИПЫ ВОДОХРАНИЛИЩ И ВИДЫ РЕГУЛИРОВАНИЯ СТОКА

В маловодные, засушливые годы расход воды в реках уменьшается, а потребность в воде для орошения и коммунального водоснабжения возрастает. Уменьшение расхода воды влечет за собой снижение выработки электроэнергии на ГЭС, ухудшение условий водоснабжения, снижение качества воды и другие неблагоприятные последствия. Сезонные колебания стока рек характеризуются резким уменьшением расходов воды в реках зимой, когда потребность в электроэнергии обычно наибольшая; потребность в воде для промышленного водоснабжения зимой обычно не уменьшается. Летнее снижение расходов воды неблагоприятно для орошения, судоходства и других водопотребителей и водопользователей.

Для наиболее полного и экономичного использования водных ресурсов и приспособления режима водоотдачи к потребностям различных отраслей народного хозяйства производят регулирование стока водохр анилищами.

ТИПЫ ВОДОХРАНИЛИЩ

Озера являются естественными водохранилищами. В естественных условиях озеро регулирует сток без участия человека. Максимальный расход реки, вытекающей из озера, в несколько раз меньше, а минимальный намного больше суммарного притока от рек, впадающих в озеро. Если при подпоре озера плотиной повысить его уровень или произвести расчистку русла реки в ее истоке, либо осуществить оба эти мероприятия, то регулирующая способность озера возрастет и можно будет повысить сверх естественного минимальный расход реки, вытекающей из озера.

Чаще всего приходится создавать искусственные водохранилища. Для создания водохранилища в русле реки строят плотину, которая подпирает реку. При этом затапливается пойма и прилежащая территория. При проектировании и строительстве водохранилищ обязательно всесторонне изучить все положительные и отрицательные последствия сооружения водохранилищ. При их размещении необходимо всемерно уменьшать площадь затопления ценных сельскохозяйственных земель. На равнинных реках площадь затопления может оказаться весьма большой. Так, например, площадь Куйбышевского водохранилища на Волге составляет 6450 км 2. На реках равнинного типа вследствие малого уклона реки водохранилища получаются большой протяженности — до 200—300 км. При пологих берегах ширина водохранилища достигает иногда 40—50 км. На горных реках вследствие большого уклона реки и крутых берегов большой объем водохранилища может быть получен только , при большой высоте плотины, что, однако, не вызывает больших затоплений территории.

В гидроэнергетике различают водохранилища по их местоположению относительно данной гидроустановки:

1) верховые, расположенные на реке или ее притоках выше данной гидроэлектростанции;
2) собственные, т. е. образованные сооружениями, входящими в состав данной ГЭС;
3) низовые, расположенные ниже данной ГЭС.

ОБЪЕМ ВОДОХРАНИЛИЩА

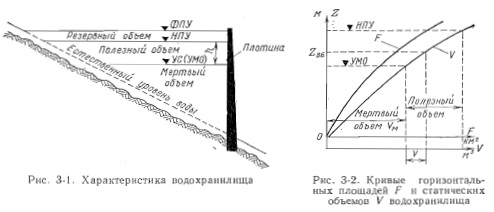

Нормальным подпорным уровнем (НПУ) называют тот наивысший уровень, на который по условиям устойчивости рассчитывается нормальная работа подпорных сооружений (рис. 3-1). НПУ может поддерживаться сколь угодно длительно.

Форсированным уровнем (ФПУ) называется уровень, который может допускаться на короткое время при пропуске исключительно больших паводков или половодий, имеющих вероятность ниже расчетной, которая была принята для нормальных условий эксплуатации.

Уровень наннизшей сработки (УС) водохранилища называют уровнем мертвого объема (УМО).

Объем воды в водохранилище между НПУ и УМО называют полезным или рабочим объемом. Объем воды ниже УМО обычно не используется для регулирования стока и его называют мертвым объемом.

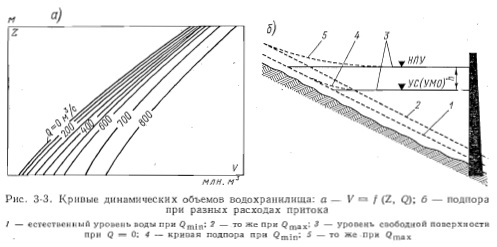

Полный объем водохранилища при НПУ равен сумме полезного и мертвого объемов. Между отметками НПУ и ФПУ размещается резервный объем водохранилища, который используется для приема и трансформации половодий и паводков редкой повторяемости. Сумма рабочего, резервного и мертвого объемов дают полный объем водохранилища при ФПУ. Для определения объема водохранилища по топографическим планам местности планиметрируют площади между соответствующими горизонталями и створом плотины. По этим данным строится кривая площадей F = f(Z), показывающая зависимость площади зеркала водохранилища F от высотной отметки Z. Затем для каждого приращения отметок подсчитывается приращение объема А У и строится кривая зависимости V = f (Z), которая называется статической кривой объемов водохранилища (рис. 3-2). На равнинных реках с большими расходами строятся кривые свободной поверхности воды в водохранилище. Эти кривые подпора при одинаковом уровне воды у плотины будут иметь тем большую кривизну и тем более высокий уровень воды в конце кривой подпора, чем больше расход притока (рис. 3-3). В этих случаях получают кривую динамических объемов воды в водохранилище V = f (Z, Q).


В отдельных случаях учитывается, что пористые грунты берега и ложа водохранилища при подъеме уровня воды впитывают воду и отдают ее обратно при снижении уровня воды, что равносильно увеличению фактической емкости водохранилища.

Наибольший полный объем 205 км3 и наибольшую площадь зеркала 76 тыс. км2 имеет водохранилище Оуэн-Фолс, расположенное на территории Уганды, Кении и Танзании. Крупнейшим является водохранилище на р. Вольта (Гана), полный объем которого 148 и полезный объем 90 км3. По величине полезного объема на третьем месте в мире находится водохранилище Насер на р. Нил (Египет), созданное при технической помощи СССР. В табл. 3-1 приведены данные по крупнейшим водохранилищам СССР с полезным объемом более 10 км3.

ПОТЕРИ ВОДЫ ИЗ ВОДОХРАНИЛИЩ

Потери воды из водохранилища происходят вследствие испарения, фильтрации и оседания льда на берегах при зимней сработке водохранилища. Для ГЭС оказывается «потерянной» также вода, забираемая из ее верхнего бьефа на орошение, водоснабжение, шлюзование судов и т. п.


Испарение. С созданием водохранилищ увеличивается испарение. Полные потери испарения определяются произведением площади зеркала водохранилища Fв на толщину слоя испарившейся воды hB.

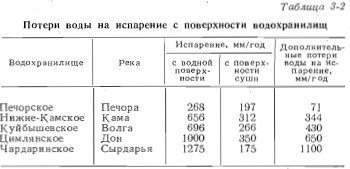

Как видно из табл. 3-2, удельные потери воды на дополнительное испарение в Средней Азии в 15 раз больше, чем на севере Европейской части СССР.

Из всех водохранилищ юга Европейской части СССР потери на дополнительное испарение из водохранилищ составляют в среднем более 10 км3 в год.

Фильтрация. Различают потери, воды вследствие фильтрации через тело плотины, под нею и в обход ее через толщу грунта и через неплотности затворов плотин и направляющих аппаратов турбин.

При сработке водохранилища в зимний период лед оседает на берегах. Весной лед тает и пополняет сток воды. Но для водохранилищ годичного регулирования пополнение стока весной обычно лишь увеличивает объем холостых сбросов через плотину. Таким образом, оседание льда на берегах представляет потери для энергетики.

Различают основные и специальные виды регулирования стока.

1. Основные виды регулирования

К основным видам регулирования стока относят многолетнее, годичное, недельное и суточное.

Многолетнее регулирование позволяет в маловодные годы увеличить расход воды и выработку электроэнергии гидростанциями за счет стока многоводных лет. При многолетнем регулировании водохранилище наполняется избыточным стоком многоводных лет и опорожняется в течение ряда маловодных лет. В многолетнем регулировании заинтересованы все водопотребители и водопользователи, но для его осуществления требуется большой объем водохранилища.

Для глубокого многолетнего регулирования необходим полезный объем водохранилища, равный одному — двум среднегодовым стокам реки. Частичное многолетнее регулирование возможно уже при емкости водохранилища порядка 50 % среднегодового стока.

Годичное регулирование перераспределяет сток в течение года в соответствии с потребностями водопользователей и водопотре- бителей. В многоводные сезоны водохранилище наполняется, а в мало-водные— опорожняется. Цикл регулирования составляет один год. Потребный объем в процентах от среднегодового стока составляет от 3—10 % при частичном до 40—60 % при полном регулировании стока.

Для энергетики большое значение имеют недельное и особенно суточное регулирование, производимые в соответствии с недельными и суточными колебаниями нагрузки энергосистем.

Суточное регулирование при сравнительно постоянном притоке воды обеспечивает неравномерное потребление воды гидростанцией, следуя суточным колебаниям нагрузки энергосистемы. Необходимый объем бьефа или бассейна суточного регулирования определяется расчетом (см. § 5-2). Примерный объем составляет от 5 до 10 % от суточной, пропускной способности всех турбин ГЭС. Если на гидростанции проводится только суточное регулирование, то цикл регулирования составляет одни сутки и к концу суток уровень воды в бьефе или бассейне возвращается к исходному положению. При суточном регулировании ГЭС покрывает пики суточного графика нагрузки.

Недельное регулирование позволяет повысить мощность и выработку энергии ГЭС в рабочие дни за счет снижения используемого стока в выходные дни, когда нагрузка в энергосистеме снижается. Для недельного регулирования требуется объем водохранилища 50— 100% от суточной пропускной способности всех турбин ГЭС.

2. Специальные виды регулирования

К числу специальных видов регулирования относят:

а) Компенсирующее регулирование, которое может производиться верховым водохранилищем для того, чтобы компенсировать неравномерность притока с промежуточного водосбора между створами водохранилища и ГЭС. При малом притоке с промежуточного водосбора даются повышенные попуски из компенсирующего водохранилища и наоборот. Если при большом водохранилище имеется своя ГЭС, то можно проводить компенсирующее годичное и даже многолетнее регулирование выработки электроэнергии нескольких; ГЭС, расположенных на разных водотоках, но присоединенных к общей электрической сети. Так, водохранилище Братской ГЭС производит компенсирующее регулирование выработки энергии Енисейскими и Ангарскими гидростанциями.

б) Трансформация паводков и половодий. Если в водохранилище будет задержана пиковая часть паводка, то максимальный расход, пропускаемый через плотину, будет уменьшен. Это позволит уменьшить водосбросные сооружения гидроузла, уменьшить наводнения на реке ниже водохранилища и т. п.

в) Аварийное использование водохранилища. При аварии в энергосистеме гидростанция может быстро принять на себя дополнительную нагрузку и израсходовать из своего водохранилища специально предусмотренный запас или часть рабочего объема водо-хранилища. После ликвидации аварии дополнительно израсходованный объем восстанавливается путем снижения нагрузки ГЭС или за счет ближайшего половодья.

Д.С.Щавелев, Гидроэнергетические установки (гидроэлектростанции, насосные станции и гидроаккумулирующие электростанции), Л., 1981

??????????
