УРАВНИТЕЛЬНЫЕ РЕЗЕРВУАРЫ НА ОТВОДЯЩЕЙ ДЕРИВАЦИИ И СОВМЕСТНАЯ РАБОТА НЕСКОЛЬКИХ РЕЗЕРВУАРОВ
При наличии напорной отводящей деривации уравнительный резервуар размещается непосредственно за отсасывающими трубами. Резервуар должен ставиться в тех случаях, когда без него в какой- либо фазе гидравлического удара в отсасывающей трубе будет вакуум Нв>В—10, где В — барометрическое давление в килопаскалях на отметке расположения турбины. Определение вакуума производится по формуле (19-45). Если на ГЭС только один резервуар за отсасывающими трубами, полученные в § 16-5 условия устойчивости (16-5) — (16-7) сохраняют свою силу. В этих уравнениях надо считать L и f — соответственно длиной и площадью поперечного сечения напорной отводящей деривации, h0 — потерями напора в отводящей деривации в условиях установившегося режима при максимальном расходе воды Q0.

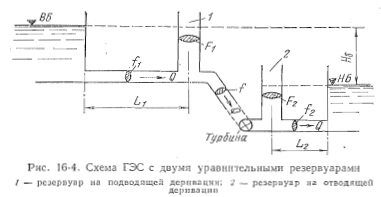

Значительно усложняются условия устойчивости работы ГЭС при наличии двух резервуаров — одного в конце напорной подводящей деривации, а другого — за отсасывающими трубами, т. е. в начале напорной отводящей деривации (рис. 16-4). Если при наличии одной подводящей напорной деривации.по (16-5) площадь резервуара Еь а при наличии одной отводящей напорной деривации — F2, то при обеих деривациях тех же параметров площадь верхового резервуара получается больше Еь а площадь низового резервуара больше F<> 0-4, с. 289.
Когда на напорной подводящей деривации имеются вертикальные шахты от вывозки породы из забоев или сооружаются специальные шахты для каптажа расхода ручьев, то получается схема с несколькими уравнительными резервуарами. О расчете таких систем и систем с двумя подводящими деривациями см. 16-1,
