ПОДЪЕМНАЯ РАМА ВСАСЫВАЮЩЕЙ ЛИНИИ ЗЕМЛЕСОСНОГО СНАРЯДА

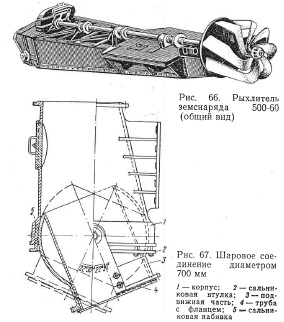

Всасывающая труба со всеми устройствами и приспособлениями в виде гибких соединений шлангового или шарового типа и с разрыхляющим устройством монтируется на раме с помощью специальных хомутов (рис. 66) и только иногда на небольших землесосных снарядах вращение фрезы обусловливается вращением самой всасывающей трубы.

Подъемную раму собирают из сборных двутавровых балок большого сечения. Раму опускают в воду под углом до 45°, причем этот угол считается оптимальным, т. е. наиболее благоприятным для разработки грунта фрезой и его последующего всасывания. При таком угле достигается наибольшая глубина разработки карьера.


Подвижность всасывающей трубы обеспечивается шаровым или шланговым соединением (рис. 67) в начале всасывающей трубы, т. е. в месте сопряжения рамы с корпусом землесосного снаряда.

На снаряде 1000-80 вполне оправдало себя шланговое соединение, более простое в монтаже, дешевое и герметичное, что чрезвычайно важно для всасывающей трубы землесоса. Резиновая оболочка шлангового рукава имеет металлическую основу, которая делает это соединение достаточно долговечным и не допускает сплющивания даже при большом вакууме во всасывающей трубе. Шланговое соединение имеет по всей длине постоянное сечение, что придает ему большие преимущества по сравнению со сложным по форме каналом шарового соединения, вызывающим значительно большие гидравлические потери, чем гибкий шланг.

Фреза приводится во вращение электродвигателем, установленным в верхней части рамы. На вращение ее затрачивается значительное количество энергии. Так, например, на землесосном снаряде 350-50Т при 12—24 об/мин вала фрезы электродвигатель имеет мощность 320 кВт. Вал фрезы имеет значительный (переменный по длине) диаметр. На землесосном снаряде 350-50Т в наибольшем сечении диаметр вала равен 310 мм.

Вал фрезы собирают из нескольких секций; увеличенный диаметр имеет только первое (считая от двигателя) звено. Круглый вал имеет сплошное или трубчатое сечение. Трубчатые валы применяют для уменьшения массы. Их изготовляют из легированной стали. Звенья вала соединяют между собой фланцами. Вал монтируют на нескольких подшипниках, основания которых крепятся на поперечинах рамы всасывающей трубы. Вкладыши подшипников лигнофолевые. Вода для их смазки подается вспомогательным насосом. .

Электродвигатель, приводящий во вращение вал фрезы, обычно устанавливают параллельно ему. На некоторых землесосных снарядах вал электродвигателя устанавливают перпендикулярно валу фрезы (например, на землесосном снаряде 500-60); на некоторых землесосных снарядах электродвигатель установлен на палубе, а вал его соединен с валом фрезы специальным шарниром. Передний конец рамы, на которой покоится всасывающая труба, подвешивается на тросе, перекинутом через блок к А-образной ферме. Сама А-образная ферма удерживается в наклонном положении над всасывающим устройством с помощью тросов, прикрепленных одним кондом к верхнему остроугольному концу фермы, а другим— к передней П-образной ферме надстройки землесосного снаряда (порталу).

Гидромеханизация. Учебное пособие для вузов. А. П. Юфин. Изд. 2-е, перераб и доп М., Стройиздат, 1974, 223 с.
