ТИПЫ НАМЫВНЫХ ЗЕМЛЯНЫХ СООРУЖЕНИЙ И КОНСТРУКЦИИ ИХ ПОПЕРЕЧНЫХ ПРОФИЛЕЙ

Тип намывного земляного сооружения определяется в зависимости от назначения сооружения, его места в комплексе сооружений гидроузла, способа и схемы намыва и конструкции поперечного сечения (профиля) сооружения.

Плотины—это сооружения, преграждающие поток; дамбы — сооружения, ограждающие водное пространство или часть его. Плотины, возводимые из грунтов и горных пород, подразделяются на намывные, полунамывные и каменно-набросные с замывом пустот песком.

Намывные плотины возводятся полностью методами гидромеханизации. Грунт, добываемый обычно земснарядами, подводится по трубопроводам в смеси с водой к сооружению. Затем гидросмесь распределяется по раздаточным или намывным трубопроводам и тем или иным способом разливается на карты намыва, на которых грунт остается, а вода стекает в прудок-отстойник или инфильтруется в тело плотины. Глубина и поперечные размеры прудка-отстойника зависят от высоты бортов (шандор) сбросных колодцев, располагаемых по оси сооружения, через которые лишняя вода выводится (сбрасывается) за пределы возводимого сооружения.

В некоторых (редких) случаях плотины возводят комбинированным способом: грунт механическими средствами доставляется на возводимое сооружение, где складируется в зоне боковых призм. Здесь под действием гидромониторных струй грунт превращается в гидросмесь, которая стекает к оси сооружения, воспроизводя процесс намыва, описанный применительно к намывным плотинам. Действующие гидромониторы монтируются на специальных понтонах, плавающих в прудке- отстойнике. Такие возводимые плотины называются полунамывными.

Боковые призмы — удерживающие части сооружения — представляют собой вневание части земляного сооружения, в которых откладываются при намыве наиболее крупные частицы грунта. В центральной зоне образуется так называемое ядро плотины, которое сложено из наиболее мелких частиц грунта, отмытых стекающей водой из общей массы намываемого грунта и осевших на дно прудка отстойника. Ядро обладает слабой проницаемостью. Между боковыми призмами и ядром имеются промежуточные зоны, которые сложены из частиц средней крупности намываемого грунта.

В зависимости от характера карьерных грунтов, способов и схем намыва земляные плотины и дамбы могут быть однородными или неоднородными по текстуре. Однородной. или безъядерной, плотиной называется сооружение, в поперечном профиле которого грунт имеет одинаковый гранулометрический состав. Неоднородным сооружением, или сооружением с ядром либо экраном, называется плотина или дамба с неодинаковым гранулометрическим составом грунта в разных частях поперечного профиля.

У неоднородной плотины поперечный профиль состоит из трех зон: боковых призм, ядра и промежуточных зон (рис. 130). Ядро обычно симметрично относительно вертикальной оси сооружения, но может быть сдвинуто в верховую сторону и занимать наклонное положение, образуя экран. Верхняя часть намывной ядерной плотины состоит из однородного грунта и носит название «шапки».

Если коэффициент неоднородности грунтов, используемых для намыва, сооружение считается однородным, безъядерным, и наоборот, когда 2, то оно называется неоднородным, с центральной частью или ядром. Центральная часть образуется тогда, когда коэффициент неоднородности карьер-’ ных грунтов находится в диапазоне 2—3, а ядро, — когда больше 3. Размеры ядра устанавливаются в зависимости от содержания в карьерном грунте мелких частиц, причем опыт отечественного строительства показал, что в намывных неоднородных плотинах ядро может быть образовано не только из глинистых, но также из мелкопесчаных и пылевых частиц. Такое отощенное ядро обладает по сравнению с глинистым несколько большей водопроницаемостью, но возведение плотины с отощенным ядром имеет при этом ряд преимуществ. Основное из них — возможность более интенсивно намывать сооружение, так как отощенное ядро лучше, чем глинистое, отдает воду и быстрее уплотняется.


Сооружение с отощенным ядром может иметь менее мощные боковые призмы по сравнению с плотиной или дамбой с глинистым ядром. Объясняется это тем, что глинистое ядро находится долгое время в разжиженном состоянии и оказывает на боковые призмы гидростатическое давление, приводящее к необходимости их усиления. Исключением служат намывные сооружения, возводимые в сейсмических районах, где землетрясение может вызвать разжижение отощенного, мелкопесчаного, недостаточно упрочнившегося ядра. В таких районах намывные плотины или дамбы возводятся с боковыми призмами такой же мощности, как при глинистом ядре.

Практика намыва земляных сооружений показала, что образование отощенных ядер возможно при наличии в карьерном грунте пылеватых частиц в количестве до 25—30% при отмыве мелочи до 10%.

Если для намыва используются тонкозернистые.и среднезернистые пески, то размеры ядра не должны превышать 20—25% ширины профиля сооружения. При глинистом ядре и боковых призмах из крупнозернистого материала размеры частей поперечного профиля сооружения устанавливают на основе расчета исходя ьз условия обеспечения устойчивости призм, когда ядро полностью разжижено. Минимальная ширина ядра составляет 8— 10 /о ширины профиля сооружения. Откосы яДра, условно принимаемые прямолинейными, обычно имеют уклоны от 1 :2 до 1 :0,5.

Также условно с ограничением прямыми линиями выделяют в профиле сооружения промежуточную зону. При использовании для намыва грунтов в диапазоне от тонкозернистых до среднезернистых ширина этой зоны составляет примерно 30% ширины профиля сооружения. При отсутствии в карьерном грунте средних по крупности фракций промежуточная зона уменьшается.

Конструкцию профиля намывной плотины выбирают прежде всего в зависимости от назначения, условий, в которых предполагается эксплуатировать плотину, и от качества (гранулометрического состава) грунтов, предназначаемых для намыва. Следует также учитывать качество оснований, сроков и сезона предполагаемого намыва.

В зависимости от места расположения по отношению к основному потоку, к которому приурочена плотина, плотины подразделяются на пойменные и русловые.

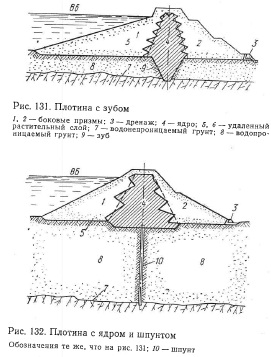

Пойменные плотины, располагаемые в поймах рек, характеризуются тем, что намываются не в воду, а на сухое, соответствующим образом подготовленное основание. На водонепроницаемом основании возводятся плотины преимущественно с ядром (см. рис. 130). На водопроницаемом основании, но при неглубоком залегании водоупора, возводятся плотины с ядром и с зубом (рис. 131) или с ядром и шпунтом (рис. 132), который полностью прорезает водопроницаемый слой или внедряется в него на достаточную глубину значительно удлиняя при этом путь фильтрации. При водопроницаемом слое большой мощности, являющемся основанием намывной плотины, плотина возводится с ядром и понуром, или однородного, но распластанного профидя.


Понуром называется намытый слой (шлейф) мелкого (глинистого или илистого) грунта перед плотиной, т. е. со стороны верхнего бьефа, который уменьшает фильтрацию воды через основание плотины. ,

Русловые плотины возводят непосредственно в ложе руслового потока, внедряясь в береговой массив. Профиль русловой плотины состоит из двух частей — подводной и надводной, — так как приходится производить намыв в воду, иногда на большую глубину.

Поперечный профиль русловой плотины должен быть запроектирован с учетом состава грунтов, предназначенных для намыва, а также с учетом глубины и скорости течения воды, в которую предполагается вести намыв. В конструкции поперечного профиля такой плотины должно быть отражено также геологическое строение пород дна русла и геотехнические характеристики слоя грунта, являющегося основанием плотины.

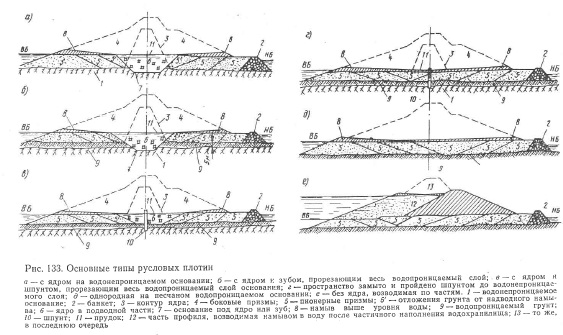

На рис. 133 показаны основные типы русловых плотин .

Гидромеханизация. Учебное пособие для вузов. А. П. Юфин. Изд. 2-е, перераб и доп М., Стройиздат, 1974, 223 с.

??????????
