Фильтрация в плотинах на водонепроницаемом основании

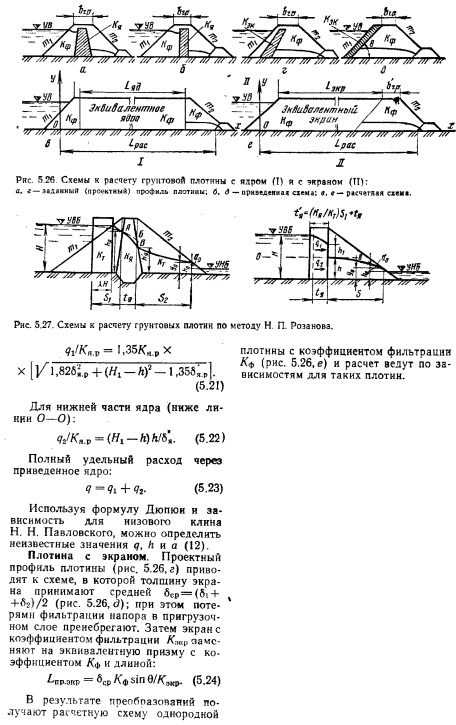

В однородной плотине на водонепроницаемом основании фильтрационный поток в теле плотины имеет участки с различными значениями градиентов напора. Учитывая это, Н. Н. Павловский выделил три характерных участка в поперечном профиле плотины: I—верховой клин; II—средняя часть; III— низовой клин (рис. 5.25, б). Для каждого из этих участков найдены уравнения для определения потерь на фильтрацию и построения кривой депрессии.
В методе эквивалентного профиля оценку потерь напора на I участке проводят, увеличивая фильтрационный путь. Ордината кривой депрессии в месте пересечения с откосом будет ниже уровня воды в верхнем бьефе. Ее корректируют таким образом, чтобы она примыкала к откосу под углом 90°.
