Флютбеты деревянных плотин

Флютбеты деревянных плотин наряду с общепринятыми частями (понур, водобой, рисберма) имеют предпонурную подушку и слив. Предпонурная подушка удлиняет фильтрационный путь, служит переходным элементом от дна водотока к повышенной отметке понура. Ее выполняют из маловодопроницаемых грунтов, а сверху защищают креплением от размыва. Слив предназначен для сопряжения более высокой отметки водобоя с участком рисбермы. Его загружают водопроницаемым материалом. На контакте с дном русла, в пределах слива, укладывают обратный фильтр, предупреждающий фильтрационные дефор- .мации. В флютбетах на свайном основании выполняют три ряда вертикальных стенок. В первом из них (понур- ном), размещаемом в начале понура, забивают деревянную шпунтовую стенку толщиной 7... 10 см, во втором (королевом), расположенном в начале водобоя, забивают шпунтовую стенку из брусчатых шпунтовых свай толщиной

Глубину забивки шпунтовых свай принимают 2...6,5 м (меньшую в понурном ряду, большую в королевом). Третий ряд стенок ставят в конце водобоя. Он должен быть водопроницаемым, и при использовании шпунтовых свай в нем делают отверстия или применяют свайный ряд (частокол). В конце водобоя вертикальные стенки забивают по его контуру, чтобы получить замкнутое пространство, в котором укладывают водонепроницаемый грунт.

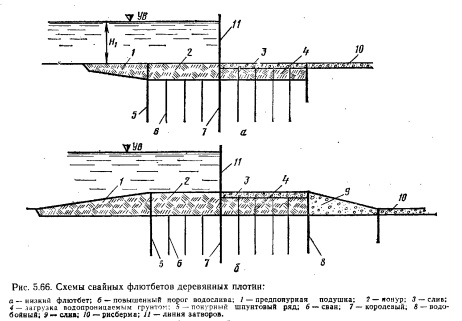

Свайные флютбеты (рис. 5.66). В дно подготовленного основания забивают деревянные сваи диаметром 22...24 см. Расстояние между рядами свай принимают 1,5...2,5 м, чаще 2 м. Расстояние между сваями в ряду 1... 3 м (в зависимости от напора)

По верху свай (в ряду) устраивают насадки, соединенные со сваями с помощью сквозных шипов и скоб. По насадкам (нормально к ним) укладывают продольные брусья, а между ними двуслойный деревянный пол из досок. Водобойную часть выполняют горизонтальной, а понуру придают уклон 1 : 5...1 : 15; 1 : 5...1 : 8.

Два шпунтовых ряда—понурный и королевый выполняют в виде непрерывных водонепроницаемых линий в пределах всех отверстий плотины, а также и под устоями по всей их ширине.

Подполье заполняют пластичным маловодопроницаемым грунтом, тщательно уплотненным. Для загрузки подпольного пространства целесообразно использовать глинобетон, искусственный материал, не дающий пучения при промерзании.



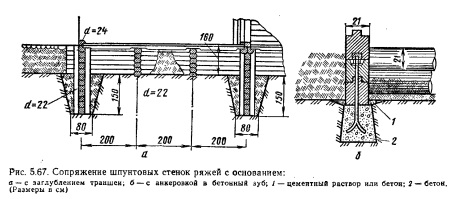

Ряжевые флютбеты. Их возводят на грунтах, не допускающих забивку свай. Под ряжами понимают конструкции из бревен или брусьев, образующих ряд вертикальных или наклонных ячеек, заполненных грунтом или камнем. Ряжи выполняют сплошной или сквозной рубки. Размеры клеток в ряжевых флютбетах 1,5...2,5 м. Для рубки ряжей применяют сосновые бревна диаметром 20...22 см. Ряжевые флютбеты применяют как на нескальных, так и на скальных основаниях. Сопряжение ряжей с основанием для двух характерных схем приведено на рисунке 5.67.

Свайно-ряжевые флютбеты. Их выполняют, когда допускается забивка свай в грунтовое основание и порог расположен выше дна котлована на 1 м и более.

Головки свай срезают на отметке уровня дна котлована. Выше головок свай нарубают ряжи (пересечение ряжевых стен должно проходить над сваями) и скрепляют с ними скобами.

Гидротехнические сооружения/Н.П. Розанов, Я.В. Бочкарев, В.С. Лапшенков и др.; Под ред. Н.П. Розанова. — М.: Агропромиздат, 1985. — 432 с.

??????????
