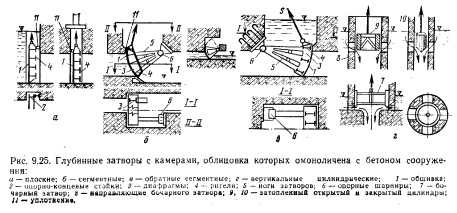

Глубинные затворы с камерами, облицовка которых омоноличена с бетоном сооружения

Плоские затворы (рис. 9.25, о). Их конструктивная схема аналогична поверхностным; но обычно они многоригельные, имеют жесткие диафрагмы и мощные опорно-концевые стойки, а уплотнения располагают по всему периметру отверстия. Опоры в зависимости от нагрузкн выполняют скользящими, колесными, Катковыми или гусеничными. Благоприятные гидрав. лические условия создаются в тех случаях, когда перед затвором происходит сжатие потока, а за затвором — отрыв от стенок; для этого перед затвором устраивают конфузорный сужающийся участок, а за затвором — расширение водовода или отражатель; отрыв от дна водовода обеспечивается уступом.


Плоские затворы применяют при напорах до 200 м. Размер отверстий ограничен нагрузками на опорные части и грузоподъемностью механизма. Плоские затворы широко применяют в качестве основных (до 86 % всех глубинных затворов) и почти всегда в качестве аварийно-ремонтных или ремонтных. Ими перекрывают отверстия водосбросов, водовыпусков, водоспусков, водозаборов, трубчатых регуляторов на каналах и др. Достоинства плоских затворов — простота и компактность, то есть удобство компоновки сооружения; недостатки — значительные подъемные усилия и опасность кавитационной эрозии при средних и высоких напорах. Для облегчения маневрирования выравнивают давления вокруг подвижной части затвора специально устраиваемыми внутри затвора или вблизи него (в бетоне) байпасными устройствами и др.

Сегментные затворы (рис. 9.25, б). Они бывают обычно многоригель- ные. Опорные шарниры располагают на железобетонной балке, выше потолка отводящего водовода; уплотнения размещают на закладных частях. Их основное достоинство по сравнению с плоскими — существенно меньшее подъемное усилие. Их применяют при напоре до 180...200 м. Размеры отверстий ограничены предельной нагрузкой на опорные шарниры. Сегментные затворы используют в качестве основных.

Обратные сегментные затворы (рис. 9.25,в). Ноги и опорные шарниры располагают со стороны ВБ, они работают на растяжение. Уплотнения размещают на подвижной части. Маневрирование затвором осуществляют через специальную шахту, расположенную с напорной стороны и заполненную водой. Применяют их при напоре до 60 м (площадь перекрываемых отверстий до 70 м2); обычно в качестве основных затворов водопроводных галерей судоходных шлюзов. Они обеспечивают безотказное опускание на порог в текущей воде и имеют небольшие подъемные усилия.

Вертикальные цилиндрические затворы (рис. 9.25, г). Это подвижные цилиндры, расположенные внутри башен либо специальных центрирующих (направляющих) конструкций. Открытые цилиндры легки, силы трения при их перемещении незначительны, поэтому они обслуживаются простыми механизмами, даже ручными. Открытые цилиндры выполняют из стальных колец с ребрами жесткости. Сплошные цилиндры вследствие большого веса, наличия вертикальной нагрузки от воды над ними и от вакуума в шахте под затвором требуют большего подъемного усилия. Цилиндрические затворы бывают механического и гидравлического действия, последние в мелиоративной практике предпочтительнее. Диаметр затворов до 12 м; высота до 6 м, напор до 100 м. Их используют обычно в качестве основных, но можно применять и как аварийные на башенных водозаборах, водовыпусках и водосбросах.

Гидротехнические сооружения/Н.П. Розанов, Я.В. Бочкарев, В.С. Лапшенков и др.; Под ред. Н.П. Розанова. — М.: Агропромиздат, 1985. — 432 с.
