Основные типы

Основная классификация арочных плотин, принятая в СНиП II-54—77 [103], приведена в главе 7.1 (см. рис. 7.1,и—м). Различают также следующие виды арочных плотин.

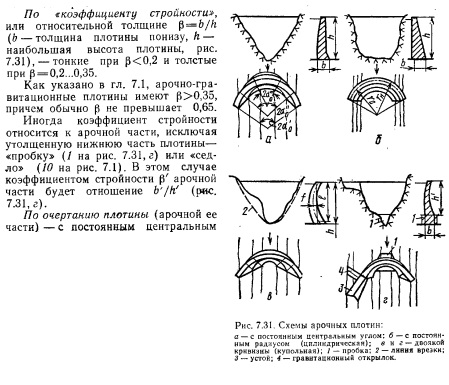

Плотины с постоянным центральным углом характерны для треугольных (или близких к ним) ущелий. В действительности для них центральный угол не остается совершенно постоянным по высоте, а обычно несколько уменьшается книзу, рис. 7.31, а), особенно для самых нижних арок.

Цилиндрические плотины, или с постоянным радиусом гн, наиболее характерны для ущелий прямоугольной или близкой к ней формы. Купольные плотины применяют при различной форме ущелья.

По высоте нет установившегося деления арочных плотин, хотя предложения по данному вопросу имеются; СНиП II-54—77 предъявляет несколько различные требования к плотинам высотой более и менее 60 м (см. гл. 3.3).

По характеру сопряжения с основанием и берегами и конструктивным особенностям классификация приведена в главе 7.1.


Как и бетонные плотины других типов, арочные бывают глухие и водосбросные.

В большинстве случаев строят бетонные арочные плотины; железобетонные (или бетонные с довольно большим армированием) возводят очень редко.

Гидротехнические сооружения/Н.П. Розанов, Я.В. Бочкарев, В.С. Лапшенков и др.; Под ред. Н.П. Розанова. — М.: Агропромиздат, 1985. — 432 с.
