Особые случая фильтрации
Метод удлиненной контурной линии.
В основу метода, разработанного Р. Р. Чугаевым, положено допущение о линейном изменении напора по длине подземного контура с учетом более эффективных потерь напора на входных и выходных вертикальных участках контура. Этот метод позволяет построить эпюру напоров и определить градиенты напора по отдельным участкам контура (входе, выходе и по длине между ними) .
Напор рассчитывают на глубину Трас с использованием виртуальной длины Евир, определяемой по зависимости:
Графически виртуальная длина получается, если в обе стороны от концов действительной длины развернутого контура отложить отрезки, равные 0,44 Трас . Этими отрезками учитывают дополнительные потери напора на входных и выходных участках контура.
Эпюры напоров вначале строят на виртуальной длине контура (линия А—В на рис. 2.9), а затем корректируют на действительной длине контура. Для этого из точки 2 вертикального участка опускают вертикаль до пересечения с линией А—В. Отрезку линии 1...2 соответствует градиент напора на входном участке /вх.
Аналогично эпюру напоров корректируют и на концевом вертикальном участке контура. Отрезок 6...7 соответствует значению /вьц.
Фильтрация в однородно-анизотропных грунтах. Расчет в таких грунтах основан на использовании искусственного приема н состоит в замене одно
По искаженной схеме определяют параметры фильтрационного потока одним из рекомендованных методов, а затем их переводят на реальную схему флютбета, используя показатель а.

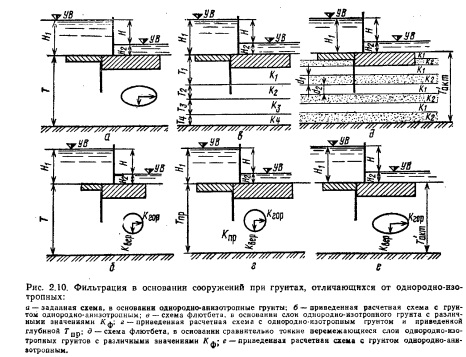

Фильтрация в однородно-изотропных слоистых грунтах с различным значением Кф. Расчет таких схем основан на получении искаженной схемы с приведенной грубиной Гпр и постоянным приведенным коэффициентом фильтрации Кар (рис. 2.10, в, г).
В результате такого искажения получают эквивалентную схему флютбета с однородно-изотропным грунтом (рис. 2.10, а, б) и с коэффициентом фильтрации, равным: (2.27)
Рассчитать такие схемы можно для любого грунта.
Фильтрация в тонкослоистых чередующихся слоях однородно-изотропных грунтов с различными значениями Кф. Такие схемы рассчитывают методом приведения в два приема (рис. 2.10, д,е). Вначале основание приводят к однородно-анизотропному грунту, коэффициенты фильтрации которого в вертикальном направлении определяют по формуле:
После этого расчеты выполняют по методике для фильтрации в однородноанизотропных грунтах.
