Плоские простейшие затворы

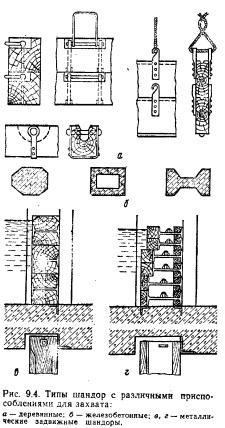

Шандорами называют доски, брусья, балки, укладываемые в пазах горизонтально одна на другую. Их применяют в основном в качестве ремонтных заграждений, а иногда в качестве самостоятельных затворов. Поверх шандоров можно пропускать сбросные расходы воды. Шандоры широко применяют на сооружениях мелиоративных систем. Они бывают (рис. 9.4): деревянные (при пролетах I до 4...5м); металлические (при Н до 12 м и / до 20 м) из прокатных двутавровых балок, сварных балок или металлических ферм, иногда арочного типа.


На внутрисистемных гидротехнических сооружениях, работающих на выровненном режиме стока, применяют обычно деревянные дощатые шандоры.

Спицы представляют вертикальные деревянные брусья, которые при перекрытии отверстия ставят вплотную один к другому со свободным опи- ранием на уступ в флюбете и на балку или служебный мостик. Спицами перекрывают длинные пролеты (при напорах до 4 м). Они удобны для регулирования подпора при пропуске небольших расходов через перегораживающее сооружение; вода выпускается через узкие щели между спицами, и обеспечивается хорошее успокоение потока в нижнем бьефе.

Гидротехнические сооружения/Н.П. Розанов, Я.В. Бочкарев, В.С. Лапшенков и др.; Под ред. Н.П. Розанова. — М.: Агропромиздат, 1985. — 432 с.

??????????
