ПРОПУСК ПАВОДКА ЧЕРЕЗ ОСНОВНЫЕ И ВСПОМОГАТЕЛЬНЫЕ (ЕСТЕСТВЕННЫЕ) ВОДОСБРОСЫ

Крупные гидроузлы с глухими плотинами из грунтовых материалов обычно имеют водосбросы большой пропускной способностью. Стоимость таких сооружений весьма высока, и при этом может оказаться, что за весь период существования гидроузла водосброс ни разу не будет работать на полную мощность. В связи с этим часто предусматривают несколько водосбросов: один основной, который будет работать достаточно часто, и один или два резервных, которые будут работать редко или вообще не будут работать за весь период существования гидроузла. Резервные водосбросы стремятся делать простыми и дешевыми. При проектировании основного водосброса, рассчитанного, например, на пропуск паводковых расходов повторяемостью один раз в 100 лет (р = 1 %), к нему предъявляют обычные для таких сооружений требования.

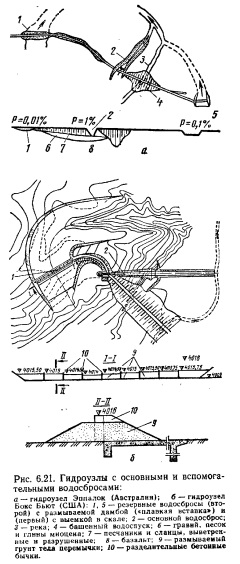

Устройство основного и вспомогательного водосбросов можно проиллюстрировать на примерах гидроузлов Эппалок в Австралии и Бокс Бьют в США (рис. 6.21). Основной водосброс гидроузла Эппалок выполнен в виде открытого берегового водосброса, имеющего в концевой части водобойный колодец. Он рассчитан на расход по-


В ряде случаев целесообразно осуществлять пропуск паводковых расходов редкой повторяемости в обход низконапорного гидроузла по естественной пойме (см. гл, 4.1, рис. 4.4). Основные принципы такого технического решения можно сформулировать следующим образом:

пропускная способность основного (чаще всего бетонного) водосброса должна обеспечивать к моменту выхода паводковых вод на пойму наполнение нижнего бьефа гидроузла до отметок, создающих возможность их прохождения по пойме без существенного перепада;

зону сопряжения бьефов в месте слияния пойменного и руслового расходов следует тщательно рассчитывать на размыв и в случае необходимости закрепить, например каменной наброской. Прогноз размыва осуществляют и по наиболее размывоопасным направлениям на пойме. По результатам этого расчета назначают местоположение регуляционных сооружений и устраивают необходимое крепление;

окончательную компоновку гидроузла принимают по результатам исследований, выполненных на размываемых и воздушно-напорных моделях.

Компоновка основных сооружений гидроузла Бокс Бьют включает также основной и резервный водосбросы. Основной бетонный водосброс (см. рис. 6.21,6) выполнен ковшовым. Резервный водосброс представляет смываемую перемычку на наклонном бетонном флютбете, располагающуюся в широком канале, прорытом в обход грунтовой плотины. Длина фронта перемычки—135 м, она состоит из 9 секций шириной по 15 м. Каждая секция ограничена с двух сторон бетонными направляющими стенками, которые на 1,5 м выше размываемых перемычек. Гребни перемычек расположены на различной высоте для последовательного их смыва по мере нарастания расхода; отметки перемычек нарастают от центра к бортам канала с шагом 0,5 м.

Гидротехнические сооружения/Н.П. Розанов, Я.В. Бочкарев, В.С. Лапшенков и др.; Под ред. Н.П. Розанова. — М.: Агропромиздат, 1985. — 432 с.

??????????
