Классификация основных видов бесплотиыных и плотинных речных водозаборов

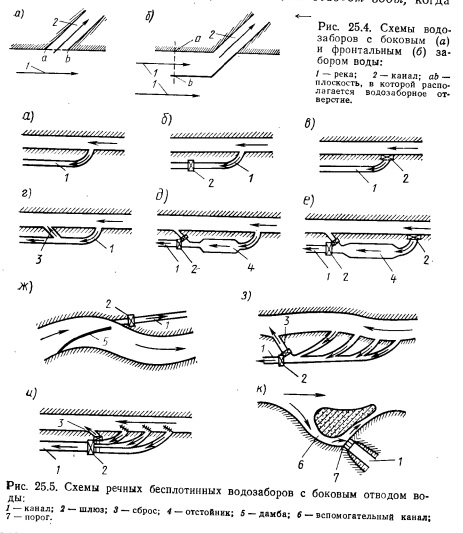

Речные водозаборы, устраиваемые как при отсутствии плотины, так и при наличии ее, расчленяют на два основных типа (по Н. Ф. Данелия): 1) водозаборы с боковым отводом воды, когда входное отверстие водозабора располагается в плоскости ab, примерно параллельно течению реки (рис. 2.5.4, а); 2) водозаборы с фронтальным забором воды, когда входное отверстие водозабора располагается в плоскости ab, нормальной к течению реки (рис.25,4,6).

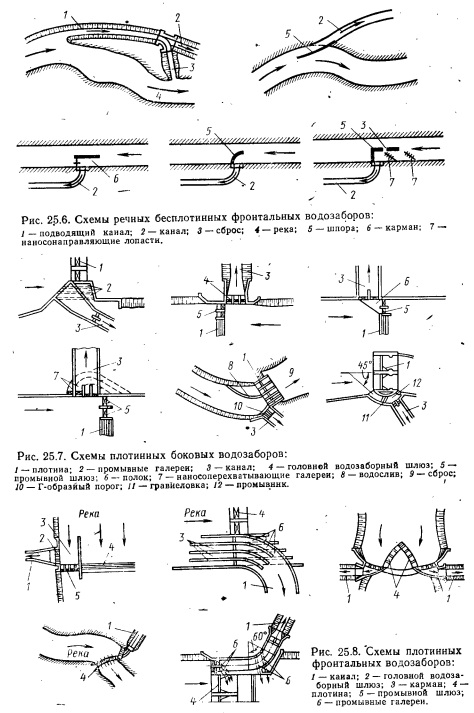

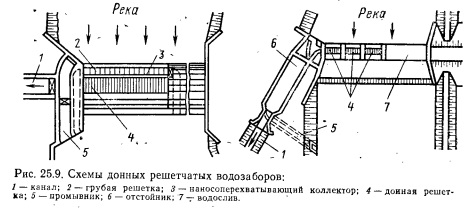

Некоторые схемы (в плане) бесплотинного водозабора показаны на рис. 25.5 (случай бокового отвода воды) и 25.6 (случай фронтального забора воды). Схемы (в плане) плотинного водозабора показаны на рис. 25.7 (случай бокового отвода воды) и 25.8 (случай фронтального отвода воды). Существует еще особый тип водозабора, называемый донным решетчатым водозабором (рис.25.9). Этот водозабор можно рассматривать как третий вид плотинного Водозабора. В случае донного решетчатого водозабора вода поступает в соответствующие отводящие галереи через особые решетки, устраиваемые, например, на гребне плотины или на.лицевых гранях быков (в нижней их части).

Гидротехнические сооружения. Учеб. пособие для студ. гидротехн. спец. вузов. В 2-х ч. — 2-е изд., перераб. и доп. Ч. II. Водосливные плотины. — М.: Агропромиз- дат, 1985. — 302 с.

??????????
