Классификация отстойников
Различают три основные классификации обычных отстойников.
В зависимости от наличия или отсутствия перерыва в работе камер отстойника: а) отстойники периодического действия, когда камеры отстойного бассейна приходится выключать из работы для их очистки от отложившихся наносов; б) отстойники непрерывного действия, когда удаление выпавших на дно бассейна наносов осуществляется непрерывно, причем отдельные камеры отстойника не выключаются из работы при удалении из них отложившихся наносов.
В зависимости от способа удаления отложившихся наносов: а) отстойники с гидравлическим промывом отложившихся в них наносов; б) отстойники с механической очисткой их от наносов.
В зависимости от числа камеры в отстойнике; а) однокамерные отстойники; б) двухкамерные и многокамерные отстойники.
Часто отстойники периодического действия с гидравлическим промывом .называют отстойниками с периодическим промывом; отстойники же непрерывного действия с гидравлическим промывом— отстойниками с непрерывным промывом.
Приведем несколько схем отстойников с периодическим промывом.

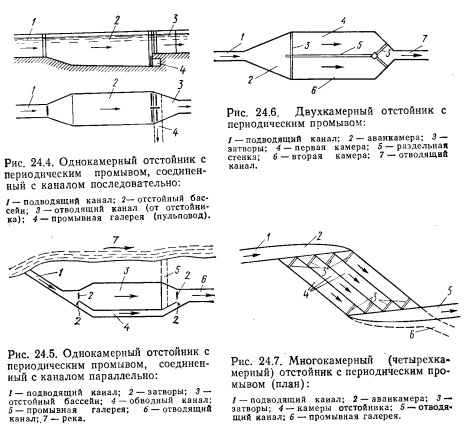

1. Однокамерный отстойник, соединенный с каналом последовательно (рис. 24.4). В этом случае во время очистки отстойника 2 от наносов1 канал 1 приходится выключать из работы. Промыв отложившихся в отстойнике 2 наносов осуществляют через галерею 4.2. Однокамерный отстойник, соединенный с каналом параллельно (рис. 24.5). Во время промыва отложившихся в отстойнике наносов вода из подводящего канала 1 подается в отводящий канал 6 по специально устроенному обводному каналу 4 (в обход отстойной камеры), причем во врейя промыва отстойника в канал 6 подается неочищенная вода.
3. Двухкамерный отстойник (рис. 24.6). В этом случае одна камера выключается из работы для промыва наносов, другая работает, очищая потокот наносов.
4. Многокамерные отстойники. В четырехкамерном отстойнике (рис. 24.7) ширина аванкамеры 2 отстойника должна уменьшаться по течению, в противном случае в аванкамере будет происходить отложение наносов, что недопустимо. Во время работы трех камер (секций) одну камеру (четвертую) можно промывать. В период промыва в отстойник подается расход
Промыв отстойников стремятся осуществлять во время снижения потребления воды; при этом число камер отстойника может быть уменьшено. Помимо описанных существуют и другие отстойники, камеры которых расположены не параллельно, а последовательно и .т. п. Тот или другой тип отстойника выбирают с учетом режима реки и количества наносов в ней, а также с учетом экономических соображений.
