Крепление нижнего бьефа и нескальных берегов в пределах водобоя и рисбермы
Большего растекания потока в плане можно добиться только путем устройства растекателей, водобойных порогов и т. п. Ощутимый эффект благодаря растеканию струи может быть получен при относительно узком водосливном фронте, когда, принимая угол р, указанный выше, на длине водобоя и рисбермы получают большое относительное расширение струи. При широком водосливном фронте относительное расширение струи на длине водобоя и рисбермы наблюдается ничтожное (только на толщину быков). Упомянутые растека тели могут служить также для борьбы со сбойностью течения воды. С этой же целью на длину водобоя (или на часть этой длины) вытягивают быки плотины.

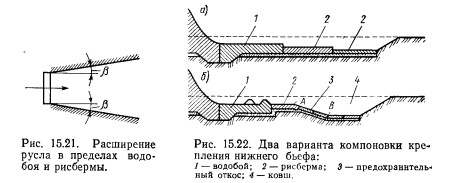

Чтобы иметь в вижнем бьефе затопленный прыжок, назначают отметку поверхности водобоя ниже отметки дна русла. В результате крепление нижнего бьефа (рис. 15.22, а) будет располагаться на одном уровне. В случае больших удельных расходов при не скалъном основании крепление устраивают в две ступени (рис. 15.22,6). При этом образуется ковш. Откос АВ такого ковша называется предохранительным откосом.

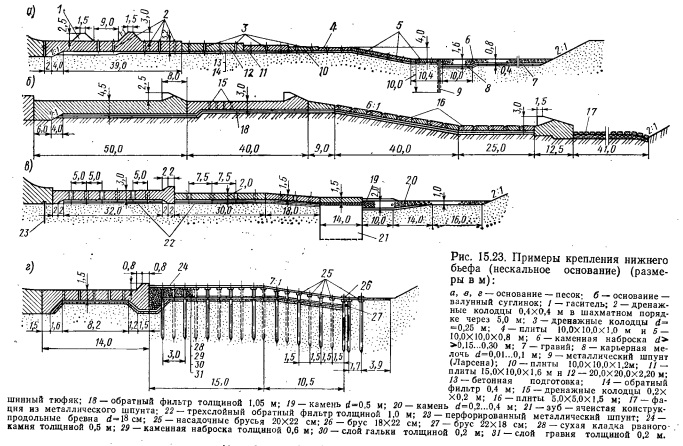

На рис. 15.23 приведено несколько примеров крепления нижнего бьефа, относящихся к случаям нескального основания.
В пределах водобоя и рисбермы должно осуществляться также и крепление берегов (нескальных). Высота подпорной стенки (рис. 15.24, а) принята такой, чтобы при высоких уровнях воды в нижнем бьефе не получилось размыва каменной мостовой. В пределах рисбермы берега покрывают тем же креплением, из которого выполнена рисберма.
Иногда крепление берегов делают несколько облегченной конструкции (рис. 15.24,6). Если к водосливной плотине примыкает глухая плотина или здание гидростанции, то вопрос о креплении берегов в нижнем бьефе должен решаться иначе, чем пояснено выше.
