Мероприятия по обеспечению нормальной работы аатворов в зимнее время
При эксплуатации затворов зимой необходимо учитывать возможность нарушения нормальной работы затворов за счет: а) обмерзания опорноходовых частей, а также уплотнений; б) примерзания затворов к их порогам; в) намерзания льда на боковых поверхностях быков и устоев; г) намерзания льда на корпусе затвора со стороны верхнего бьефа (рис. 22.8), что увеличивает вес затвора; д) возникновения наледей на низовой стороне затвора, что также увеличивает его вес; е) замерзания воды в камерах давления затворов гидравлического действия и системах гидравлического управления затворами; ж) недостаточно хорошей работы обычной смазки в зимнее время; и) возникновения статического давления льда верхнего бьефа на затвор.
Для обеспечения удовлетворительной работы затворов зимой в ряде случаев приходится: принимать специальные меры по предохранению затвора от статического давления льда на них; устранишь теплоизоляцию обшивки затвора; обогревать отдельные части механического оборудования; подготавливать специальную смазку для оборудования, эксплуатация которого будет проходить при низких температурах—
1. Меры по предохранению затвора от статического давления льда: а) создание перед затворами отепленных майн (рис. 22.8,а); б) установка перед затвором так называемых потокообразователен в виде насосов, которые создают соответствующее движение воды в верхнем бьефе, в связи с чем перед затвором образуется майна; в) воздухообдув обшивки, который позволяет также не допускать намерзания льда на корпус затвора со стороны верхнего бьефа.
Воздухообдув обшивки затвора устраивают следующим образом. В зимний период в верхнем бьефе вблизи низа затвора (рис. 22.8, б) пролагают горизонтальную воздушную трубу 5 с боковыми отверстиями. В эту трубу от компрессора поступает сжатый воздух, который выходит из трубы через боковые отверстия и попадает в воду в виде отдельных пузырьков. Такие пузырьки, всплывая, насыщают вертикальный слой воды, расположенный непосредственно у обшивки затвора. Плотность этого слоя двухфазной жидкости оказывается меньше плотности воды. Это обстоятельство обусловливает движение,воды по направлению от дна к свободной, поверхности потока вдоль обшивки затвора. Так как вода у дна . относительнотеплая, то, поднимаясь кверху я омывая обшивку затвора, она предохраняет ее от обмерзания, а также способствует образованию перед затвором соответствующей майны, снимающей статическое давлени.е льда с затвора.
Боковые выпуски на воздушной трубе устраивают через 3...5 м. Воздуховод работает периодически через 1...4 ч в течение всей зимы; продолжительность одного воздухообдува 20 мин.
2. Теплоизоляция обшивки затвора. Теплоизоляцию создают с низовой стороны обшивки затвора. Здесь различают: а) обшивку, например деревянную, устраиваемую по линии abed (см. рис. 22.8, а); в этом случае теплоизоляцией является слой неподвижного воздуха, заключенного в замкнутом пространстве А между стальной и деревянной, обшивками; иногда пространство А обогрекают; б) покрытие стальной обшивки с низовой ее стороны, например слоем пенобетона. Последний способ более эффективен.
3. Обогрев отдельных частей затвора. Различают следующие виды обогрева закладных частей, уплотнений, стальной обшивки и т.п.: а) с помощью подогретого трансформаторного масла, циркулирующего по трубам, заделанным в бетон и расположенным на расстоянии 60...120 мм от обогреваемой металлической части; б) с помощью электрического тока, проходящего непосредственно по соответствующей обогреваемой металлической части; в) теплым воздухом, поступающим, например, в пазы затвора из системы охлаждения генераторов электростанции; г) с помощью электрических печей из нихромовой проволоки, намотанной на фарфоровые изоляторы; такие печи имеют большую длину и размещаются, например внутри швеллеров, которые располагаются вдоль обогреваемых частей затвора. Гидравлические системы затворов отепляют путем пропуска через них горячей воды или использования средств, описанных выше.

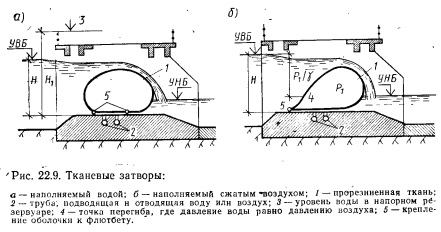

4. Дополнительные замечания. В условиях сурового зимнего климата плоские затворы менее пригодны, чем затворы некоторых других типов. Если в таких условиях применять плоские затворы, то обязательно надо отеплять их пазы. Вододействующие затворы пригодны и в условиях сурового зимнего климата. Эксплуатация затворов иногда затрудняется наличием шуги (которая должна пропускаться через особые отверстия плотины). При наличии шуги сдвоенные плоские затворы применять не следует.
