Плоские металлические затворы особого типа
Различают следующие плоские затворы особого типа.

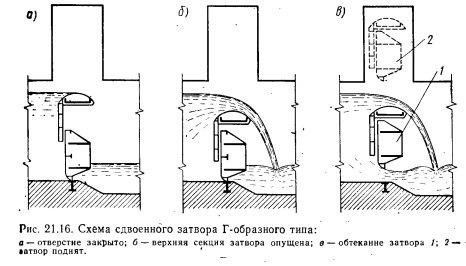

1. Сдвоенный затвор. Этот затвор (подъемноопускной) состоит из двух независимых частей. При опускании верхней части затвора получают возможность сбрасывать плавающие тела (лед и т.п.); при подъеме нижней части затвора — промыватьнаносы, отложившиеся перед затвором; при обтекании затвора сверху и снизу (рис. 21.16,0) получают относительно хорошие условия для гашения энергии потока. Кроме того, устройство сдвоенного затвора позволяет снизить высоту быков. Имеется много различных типов сдвоенных затворов. Проектируя такие затворы, учитывают следующее: а) обшивка их не должна работать на отрыв от балочной клетки, причем несущая конструкция затвора должна находиться с низовой стороны обшивки; б) диапазон относительного перемещения верхней и нижней частей затвора должен быть достаточно большим.

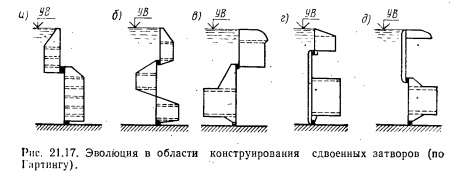

На рис. 21.17 показана эволюция в области конструирования сдвоенных затворов. Плотины (рис. 21.17, а, б, в), построенные в Швейцарии, ФРГ и Франции, требуют разных подъемных механизмов, а также устройства с одной стороны двух разных пазов и двух разных рельсов в пазах. На рис. 21.17, г показан щит фирмы «MAN» (ФРГ). Для практического применения следует рекомендовать Гобразную конструкцию сдвоенного затвора (рис. 21.17,д)..
Наряду с отмеченными выше достоинствами сдвоенных затворов эти затворы (рис. 21.17,5) имеют следующие недостатки: а) конструкция и монтаж их достаточно сложны — в пазах приходится создавать относительно сложные тяговые устройства и опорноходовые части верхней и нижней секций затвора; необходимо создавать специальное горизонтальное уплотнение между верхней и нижней секциями затвора и т.п.; б) пазы сдвоенных затворов получаются иногда широкие; в) в зимних условиях при переливе во- ды через затвор на несущей конструкции нижней секции затвора могут образовываться наледи.
Сдвоенные затворы требуют стационарных подъемноопускных механизмов. При маневрировании затворами приходится учитывать нес переливающейся череззатвор воды, а также возможность возникновения вакуума под струей. Сдвоенные затворы можно устраивать в условиях, когда 7...8 м и 15...20 м. Пролеты, перекрываемые эти затворами, доходят до 30 м при Н до 2Ь м, ширина цазов в случае сдвоенных затворов — до 5 м.

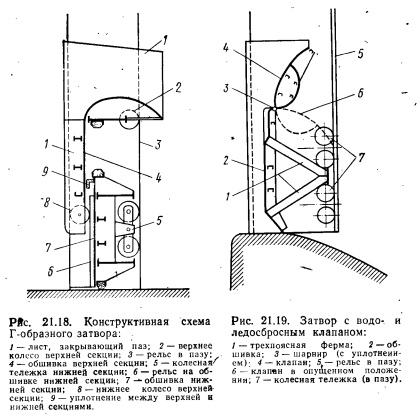

2. Затвор с водо и ледосбросным клапаном. Используют его при малых высотах Н (когда Н.7.,.8 м), т. е. когда сдвоенные затвеь ры устраивать нецелесообразно. Такой затвор (рис. 21.19) в верхней части имеет клапан 4, вращающийся относительно оси 3 и открывающий верхнюю часть отверстия. При открытии вода, например, с льдинами должна переливаться через затвор. Вместе с тем можно поднять затвор, и обеспечить истечение воды изпод него. В настоящее время затворы с клапаном в связи с удобством, их эксплуатации находят широкое применение (особенно в Западной Европе); в зимних условиях эти затворы лучше работают, чем Гобразные. Пролеты, перекрываемые таким затвором, доходят до 30...40 м.
3. Затворы опускные (рис. 21.20) и затворы секционные (или разъемные). По своей высоте они состоят из двух или нескольких секций, перемещение которых может осуществляться или раздельно, или совместно — «в сцепе». Опускные затворы имеют ряд недостатков и применяют их редко. Секционные затворы используют главным образом в качестве аварийных и ремонтных.
4. Область применения плоских затворов различного типа. Эти затворы наиболее распространены. Их пролет достигает 40 м, а высота—16 м. Площадь отверстия, перекрываемая таким затвором, иногда достигает 350 м2. Из графика 3. Ф. Ничипуренко (рис. 21.21) видна связь высоты плоского затвора Н от его пролета (для различных типов плоского затвора). За контуром замкнутой линии, отвечающей данному типу затвора, будем иметь неэкономичные решения.
