Преобразование начального профиля безвакуумной водосливной стенки в окончательный

Рассмотренные в предыдущем параграфе начальные профили водосливной стенки были построены с учетом только гидравлических соображений и без учета условий устойчивости и прочности данной стенки, а также без учета необходимых конструктивных и строительных требований. Такие профили в общем случае не могут быть приемлемы для окончательной их реализации в проекте; эти профили должны быть подвергнуты соответствующей корректировке.

1. Учет условий статической работы водосливной стенки. Водосливную стенку необходимо подвергать проверочному статическому расчету (расчету устойчивости ее на сдвиг и на прочность); при этом приходится иногда несколько изменять профиль этой стенки.

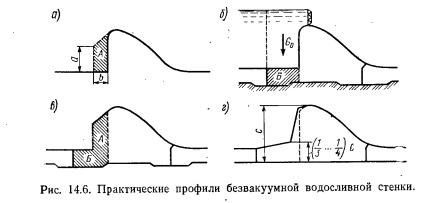

Случай, когда водосливная стенка начального профиля характеризуется недостаточной устойчивостью на сдвиг ее по основанию. Здесь при наличии начального профиля стенки с вертикальной верховой гранью можно усилить ее за счет добавки А (рис. 14.6, а) или добавки Б (рис. 14.6,6). В последнем случае устойчивость плотины увеличивается не только за счет веса бетона, выполняю



Случай, когда водосливная стенка начального профиля характеризуется избыточной устойчивостью на сдвиг ее по основанию. Избыточная устойчивость может иметь место, например, при хорошем скальном основании, когда теоретический треугольный профиль имеет вертикальную верховую грань. С целью снижения коэффициента запаса устойчивости плотины на сдвиг и доведения его до нормативного значения приходится облегчать рассматриваемую стенку путем изъятия объема бетона abed (рис. 14.7), в связи с чем получается консоль 1. Бетонирование такой консоли требует устройства по поверхности ab наклонной опалубки, нагружаемой весом вышележащей бетонной смеси.

Дополнительные замечания. При корректировании профиля травитационной плотины необходимо дополнительно обращать внимание на то, чтобы наименьшие минимальные главные напряжения в бетоне являлись сжимающими и приближались в наиболее опасных точках профиля к нулю. В связи с этим, выполняя проверочные расчеты плотины на сдвиг, следует также определять и упомянутые минимальные напряжения. В результате таких проверочных расчетов может возникнуть необходимость изменить и углы ан и ав начального гидравлического профиля.

2. Учет конструктивных и строительных особенностей водосливной стенки. На гребне плотины приходится располагать рабочие и ремонтные (или аварийные) затворы. Это обстоятельство в случае обычных поднимающихся затворов часто заставляет на гребне плотины предусматривать устройство горизонтальной площадки соответствующей ширины. В случае затворов, опускающихся в специальную нишу, устроенную в гребне плотины, очертание водосливной стенки (в верхней ее части) приходится изменять.

Условия производства работ также заставляют иногда вносить ряд коррективов в предварительно намеченный профиль. .Все эти обстоятельства могут быть учтены на основании данных гл. 27.

Гидротехнические сооружения. Учеб. пособие для студ. гидротехн. спец. вузов. В 2-х ч. — 2-е изд., перераб. и доп. Ч. II. Водосливные плотины. — М.: Агропромиз- дат, 1985. — 302 с.

??????????
