Пропуск строительных расходов через створ гидроузла в период строительства

Различают два способа пропуска строительных расходов через створ гидроузла: 1) пропуск воды без отвода ее из русла реки, 2) пропуск воды с отводом ее из русла реки.

В каждом из этих методов можно различать: а) способ пере мычечный, т. е. способ, предусматривающий использование перемычек в процессе строительства; б) способ бесперемычечный, когда при строительстве гидроузла обходятся без перемычек.

Таким образом имеется четыре основных способа пропуска строительных расходов через створ гидроузла. Встречается в практике строительства сочетание перечисленных основных способов.

1. Секционный способ. Согласно этому способу вооружения, размещающиеся в русле реки, разбивают на очереди строительства, каждую из которых ограждают перемычками. Из пространства, огражденного перемычками, откачивают воду и затем в этом пространстве откапывают запроектированный котлован, применяя при этом водоотлив или водопонижение. В осушенном котловане возводят соответствующую часть сооружения.

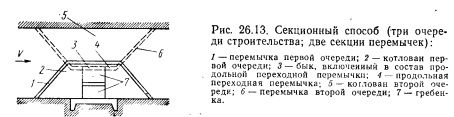

Положим, что работы по сооружению плотины намечено выполнить в три очереди. При этом поступают следующим образом (рис. 26.13). В период первой очереди работ за возведенной перемычкой возводят гребенку 7 (см. § 26.13) или сооружают часть плотины, в которой предусматривают строительные водоспускные отверстия. После этого котлован 2 первой очереди затапливают, перемычку первой очереди разбира. ют и устанавливают перемычку второй очереди 6 (см. рис. 26.13), под защитой которой в котловане 5 второй очереди возводят оставшуюся часть плотины. В это время строительные расходы пропускают через гребенку 7 (или водоспускные отверстия). Наконец, закончив вторую очередь работ, завершают третью очередь: удаляют перемычку второй очереди и закрывают гребенку (или водоспускные отверстия).



Рассматривая секционный способ, следует различать: а) число очередей строительства и б) число устанавливаемых секций перемычек. Например, рассматривая выше строительство в три очереди, мы имели только две отдельные секции перемычек.

На рис. 26.14 показаны схемы строительства гйдроузла, разбиваемого на различное число очередей строительства.

Замечания о перемычках. Различают следующие типы перемычек по их назначению (рис. 26.15): 1) поперечная перемычка 1, которая мало подвергается воздействию со стороны потока, по-этому ее часто делают земляной; 2) продольная перемычка 2 — подвергается воздействию стесненного потока. Ее делают ряжевого, ячеистого или шпунтового типа. Гребень такой перемычки в общем случае должен иметь переменную отметку, изменяющуюся (уступами) от отметки гребня верховой поперечной перемычки до отметки гребня низовой поперечной перемычки; 3) продольная переходная перемычка 3, сооруженная в котловане первой очереди, ее частично располагают на построенной фундаментной части плотины; в некоторых случаях в состав этой перемычки включают уже построенный бык (рассчитанный на одностороннее боковоедавление воды) (см. рис. 26.13).

Различают еще перемычки русловые и пойменные.

Намечая перемычки, необходимо выбрать: а) отметку их гребня; б) конструкцию и размеры; в) плановое расположение.



При определении отметки гребня перемычки (см. § 26.4) запаса (превышение гребня перемычки над УВ) принимают: для земляных перемычек — 0,50...0,75 м; для ряжевых — 0,2 м.

Ширину перемычек поверху назначают обычно из условий устройства на ее гребне проезжей дороги.

В плане перемычки располагают не только с учетом гидравлических условий, но также и с учетом удобства проезда по их гребню. При размещении перемычек в плане стараются использовать имеющиеся острова.

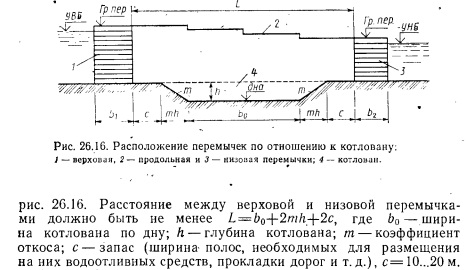

По отношению к котловану перемычки следует располагать, как показано на

Время прохождения весеннего паводка (в отличие от ливнево го) всегда можно с известным приближением установить. Имея этов виду, в тех случаях, когда перемычки, рассчитываемые на пропуск весеннего паводка, получаются высокими, идут на устройство перемычек и котлована, затопляемых во время весеннего паводка (снижая при этом отметку гребня перемычек). Перемычки сниженной высоты получаются дешевле; однако при таком решении вопроса мы терпим известный ущерб в связи с перерывом строительных работ, вторичной откачкой котлована и т.п. Вопросы об устройстве затопляемых перемычек и расходе воды, при котором эти перемычки должны затопляться, решают на основании техникоэкономических подсчетов.

2. Кессонный способ. Согласно этому способу для перекрытия реки (по всей ее ширине) используют кессоны, т. е. здесь применяют четвертый прием перекрытия рек (см. § 26.3). В данном случае перемычки отсутствуют и вода из русла (в обход места строительства) не отводится.

3. Способ поперечных перемычек. В этомслучае русло на всю его ширину преграждают верховой и низовой перемычками (в частном случае низовая перемычка может и отсутствовать); из пространства между перемычками воду откачивают; в этом пространстве и осуществляют возведение плотины. В период сооружения плотины строительные расходы пропускают по той или другой деривации, устроенной вне русла (в обход котлована).

Этот способ был рассмотрен, когда мы поясняли возведение земляных плотин; при этом был пояснен также техникоэкономический расчет, с помощью которого устанавливают отметку гребня верховой перемычки, а также уклон обходной безнапорной деривации (в виде канала или туннеля), сооружаемой до возведения перемычек.

Применяя способ поперечных перемычек, стремятся в соответствующих случаях использовать имеющиеся эксплуатационные водопропускные сооружения, устроенные в берегах.

4. Пойменный способ. Согласно пойменному способу, разработанному в СССР, поступают следующим образом: 1) в первую очередь работ откапывают на пойме котлован 3 (рис. 26.17) и в осушенном котловане (не незатопленной пойме) сооружают бетонную плотину, но не полностью: создают только гребенку (см. § 26.3) или оставляют в теле плотины строительные водоспускные отверстия; 2) далее откапывают подводящий 1 и отводящий 4 каналы; 3) затем русло реки по оси 4—1 перекрывают наброской камня в текущую воду (см. § 26.3), причем воду пропускают через гребенку (или водоспускные отверстия); 4) осуществляют закрытие гребёнки. Согласно данному способу производства работ, бетонные сооружения всегда должны размещаться на пойме. Принятый способ пропуска строительных расходов через створ гидроузла в значительной мере определяет компоновку, отдельных сооружений, входящих в гидроузел.


Гидротехнические сооружения. Учеб. пособие для студ. гидротехн. спец. вузов. В 2-х ч. — 2-е изд., перераб. и доп. Ч. II. Водосливные плотины. — М.: Агропромиз- дат, 1985. — 302 с.

??????????
