Расчет фильтрации в обход устоя и казуальной фильтрационной прочности засыпки пазухи устоя
Расчет безнапорной фильтрации в обход устоя при заданных отметках УВБ и УНБ, а также отметки дна русла выполняют с целью: 1) построить опоясывающую устой кривую депрессии, необходимую для статического расчета устоя; 2) определить средний пьезометрический уклон безнапорного фильтрационного потока (возникающего в береге), контролирующий казуальную фильтрационную прочность грунтовой засыпки пазухи устоя.
При таком фильтрационном расчете часто исходят из условий плановой фильтрации, при наличии которой живые сечения потока представляют собой цилиндрические поверхности с вертикальны1 ми образующими.

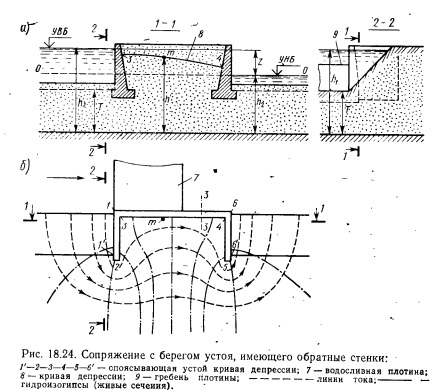

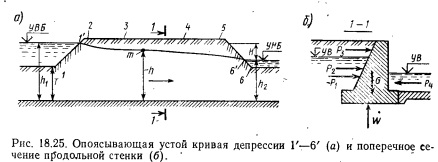

1. Описание фильтрационного потока. На рис. 18.24,6 входным живым сечением является поверхность откоса и дно верхнего бьефа; выходным — поверхность низового откоса « дно нижнего бье фа. Линия 1—2—3—4—5—6, опоясывающая устой, — кривая депрессии (в плане). Развернем подземный контур устоя в прямую линию и покажем вертикальное сечение, проведенное по этой линии (рис. 18.25, а). В сечении 1—I будем иметь картину, показанную на рис. 18.25, б. Чтобы определить давление грунтовой воды на стенку устоя, требуется построить кривую депрессии 1—2—3— 4—5—6.
2. Расчет фильтрационного потока. Согласно Форхгеймеру: 1) живые сечения потока считаем цилиндрическими с вертикальными образующими; 2) водоупор принимаем горизонтальным; 3) промежуток высачивания в нижнем бьефе исключаем из рассмотрения.

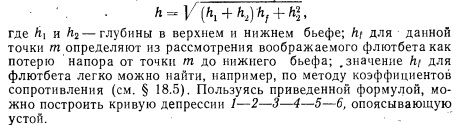

Развивая данный способ расчета, можно легко получить следу ющую формулу для определений глубины h фильтрационного пото ка непосредственно за продольной стенкой устоя (в любой точке т см. рис. 18.24, а):
3. Расчет фильтрационной прочности засыпки пазухи устоя.

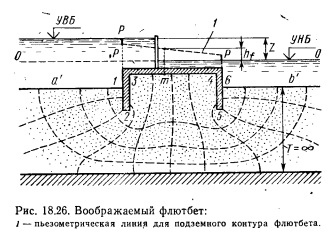

Имея поясненный выше воображаемый флютбет, рассчитывают его основание наТ фильтрационную прочность (см. § 18.6). Если это основание оказывается достаточно прочным, тозасыпка пазухи устоя будет также достаточно прочна в фильтрационном отношении.
