Схемы плотинных водозаборов с боковым отводом воды

На рис. 25.7 показаны различные схемы водозаборов с боковым отводом воды. Ниже ограничимся более подробным пояснением только двух схем такого рода водозаборов.

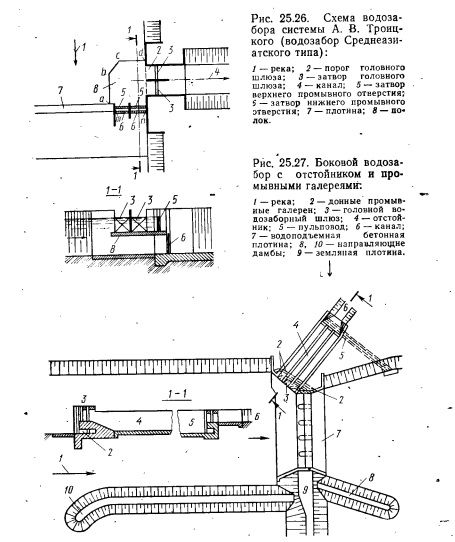

1. Водозабор системы А. В. Троицкого (водозабор Среднеазиатского типа). Отличительной особенностью этого водозабора является устройство на уровне порога головного шлюза 2 (рис. 25.26)л горизонтальной железобетонной плиты 8 эта плита (полок) в плане имеет очертание (в области верхнего бьефа), показанное линией abed; в нижнем бьефе она ограничена линией тп. При наличии такой плиты крупные наносы отлагаются перед и под ней; мелкие же наносы — на ней. Открывая затворы б, можно промывать в нижний бьеф относительно крупные наносы, не взмучивая воду непосредственно перед головным шлюзом; такому взмучиванию препятствует полок 8. Мелкие наносы, отложившиеся на полоке 8, смываются с него при открытии затвора 5.


2. Боковой водозабор с отстойником и промывными галереями (рис. 25.27). Этот водозабор может быть устроен на прямолинейном участке русла. Русло реки на значительной её части преграждают плотиной 9. У берега земляная плотина переходит в бетонную водоподъемную водосливную плотину 7, причем непосредственно у бетонной плотины устраивают отстойник 4, имеющий водозаборный шлюз 3. При входе в этот шлюз делают порог соответствующей высоты с промывными галереями 2.

Если предположить, что в данный момент времени два левых отверстия шлюза 3 закрыты, причем работает только одно правое отверстие, то главная масса донных наносов должна отлагаться не непосредственно перед этим работающим отверстием, а несколько выше его по течению (левее его).
