Схемы водосливных затворов

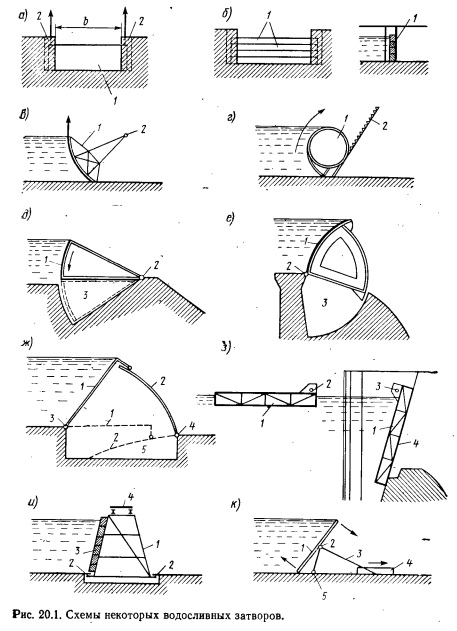

Различают несколько десятков различных видов водосливных затворов: плоский затвор (рис. 20.1,а), при закрытии или открытии отверстия затвор 1 перемещается в вертикальных пазах 2, выполненных в быках или устоях; шандоры (рис. 20.1,6)—шандорная стенка, образованная отдельными горизонтальными балками 1 — шандорами; сегментный затвор 1 (рис. 20.1, в), вращающийся относительно горизонтальной оси 2; вальцовый (или цилиндрический) затвор 1 (рис. 20.1, г), выкатывающийся по наклонным зубчатым рейкам 2, заделанным в пазах; секторный затвор с низовой осью вращения (рис. 20.1,6) при открытии отверстия затвор 1, вращаясь относительно оси 2, опускается в камеру; секторный затвор с верховой осью вращения (рис. 20.1, е); при открытии отверстия затвор 1, вращаясь относительно оси 2, опускается в камеру 5; крышевидный затвор (Дахвер) (рис. 20.1,ж), в области 5 создается повышенное гидростатическое давление, причем части затвора 1 и 2, вращаясь относительно осей 3 и 4, поднимаются и закрывают отверстие; плавучий затвор 1 (батопорт) (рис. 20.1, з) имеет вид металлического судна (прямоугольного понтона); этот затвор доставляют наплаву к месту установки; выдвижные оси 2 затвора заводят в имеющиеся (в быках) опорные шарниры 3 после этого затвор затапливается водой, причем он, вращаясь относительно шарниров. 3, погружается одним концом в воду и в конечном счете прижимается давлением воды верхнего бьефа к контуру 4 отверстия, закрывая его; 7 затвор с поворотными фермами (Поаре) (рис. 20.1, и) состоит из ряда плоских вертикальных ферм 1, установленных поперек реки; эти фермы могут вращаться в подшипниках 2 относительно горизонтальных осей; пролеты между фермами 1 (равные 1,0...1,5 м) перекрывают либо деревянными щитами 3, либо спицами (деревянными брусьями), либо особыми шторами; поверх ферм монтируют мост 4, удерживающий фермы в вертикальном положении; к фермам (поверх их) прикрепляют тягу (цепь), конец которой соединяют с лебедкой, установленной на устое; после разборки моста 4 лебедкой травят цепь, причем фермы, вращаясь в подшипниках 2, ложатся на флютбет и отверстие открывается; для закрытия отверстия включают лебедку, которая с помощью цепи поднимает фермы и устанавливает их вертикально; лосле этого снова монтируют мост, а пролеты между фермами соответствующим образом перекрывают; клапанный подносный затвор (Шаноана) (рис. 20.1, к) образован рядом щитов J, вращающихся относительно осей 2 и 5; для открытия отверстия подкос 3 выбивают из коробки 4 и щит 1 ложится на флютбет.
Два последних затвора (Поаре и Шаноана) ранее устраивали на судоходных реках, образуя так называемые разборчатые плотины; такие плотины служили для временного поднятия уровня воды в реке (в межень) в целях улучшения условий судоходства. Существуют и другие типы подобных разборчатых плотин. В настоящее время фермы Поаре могут использоваться, например, в качестве ремонтных заграждений.
