Устройство отстойника с непрерывным промывом и условия его работы
В отличие от обычного отстойника с периодическим промывом промывные галереи отстойника с непрерывным промывом являются напорными. Промыв наносов здесь осуществляется без снижения уровня воды в отстойной камере, т. е. при условии, когда Ah = = 0, поэтому разность уровней воды в отстойнике и в нижнем бьефе получается равной (см. рис. 24.9,6)
Сопоставляя AZ для обычных отстойников с периодическим промывом и для отстойников с непрерывным промывом, видим, что AZ для последних получается меньшей (на Ah). Имея это в виду, отстойники с непрерывным промывом применяют вместо отстойников с периодическим промывом в том случае, когда разность (VYBB— VYHB) невелика.
Существует много систем отстойников с непрерывным промывом. Для примера рассмотрим два типа таких отстойников.

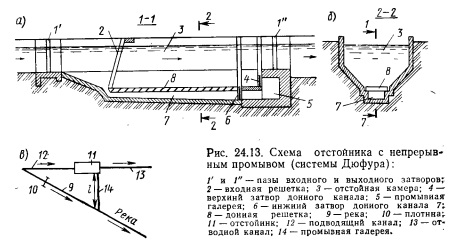

Отстойник системы Дюфура (рис. 24.13, а, б, в). Наносы, выпавшие на донную решетку 8 и провалившиеся через нее в донный канал, сравнительно небольшим током воды непрерывно увлекаются в промывную галерею 5 (при условии, что затвор 6 открыт). В периоды года (например, в межень), когда вода в реке, а следовательно, и в канале транспортирует небольшое количество наносов, данный отстойник рационально обратить в отстойник с периодическим промывом. Такое обращение отстойника Дюфура в отстойник с периодическим промывом осуществляется путем закрытия соответствующих отверстий двумя донными затворами 4 и 6 в этом случае затворы 4 и 6 открывают отверстия только на период промыва наносов, отложившихся в отстойнике (перепад AZ может увеличиваться). Верхний донный затвор 4 устраивают для смыва наносов и сора, отложившихся на решетке 8. Отстойники Дюфура могут быть как однокамерными, так и двух и многокамерными.
Отстойник системы Д. Я. Соколова. Принцип действия этого отстойника ясен из рис. 24.14.
