Виды водозаборов
Плотинный речной водозабор. Сооружают его, когда требуемые уровни воды в реке в естественном ее состоянии не обеспечены. В этом случае уровень воды в реке приходится поднимать путем устройства водоподъемной плотины. Водоподъемную плотину устраивают также с целью забирать воду из реки (в данном ее створе) с более высоких отметок, а следовательно, иметь возможность трассировать магистральный канал оросительной системы по более высоким отметкам местности. Иногда приходится устраивать два водозабора на противоположных берегах реки. В этом случае наличие плотины позволяет легче распределять воду реки между этими двумя водозаборами.

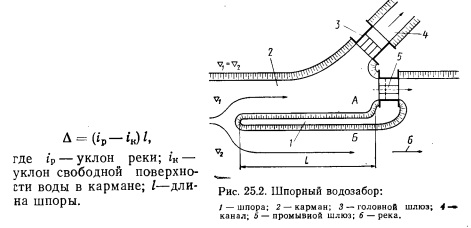

Бесплотинный речной водозабор. Его сооружают, если требуемые уровни воды в реке обеспечены. Но при наличии больших уклонов реки такой водозабор сооружают и в случае, когда требуемые уровни воды в реке (в данном ее створе) не обеспечены. Подъем уровня воды в реке при этом водозаборе достигается с помощью устройства шпоры 1 (рис. 25.2); причем получаем водозабор особого типа, называемый шпорным водозабором. Шпора 1 образует карман 2, имеющий достаточную длину /; благодаря сравнительно малым уклонам свободной поверхности потока в кармане, уровень воды в области А кармана оказывается выше уровня воды реки в области Б. Разность этих уровней
Шлюз 5 служит для промыва наносов, отложившихся в кармане. При малых уклонах реки длина шпоры получается большой и в этих случаях по экономическим соображениям отказываются от шпорного водозабора и устраивают обычно плотинный водозабор. У построенных водозаборов длина шпор достигает иногда и нескольких километров.
Дополнительно отметим следующее. Если орошаемые площади расположены на относительно высоких отметках и воду на эти площади подать самотеком не представляется возможным, применяют так называемый машинный речной водозабор. На рис. 25.3 показана насосная станция 3, поднимающая воду из реки на соответствующую высоту и подающая ее в магистральный канал 6 по напорному трубопроводу 5. В этом случае водозабор получает особый вид. Иногда насосные станции устраивают плавучие.
Для орошения земель может использоваться также грунтовая вода (при небольших площадях орошения). Здесь получают уже не речной водозабор, а фильтрационный водозабор либо в виде горизонтальной водосборной (дренажной) галереи, либо в виде группы колодцев. В этом случае вода на орошение подается насосами, в редких случаях—самотеком.
Иногда сооружают фильтрационные водозаборы речного типа. Такие водозаборы строят на небольших реках, которые в летнее время могут пересыхать; летом дно реки. В этом случае имеющийся аллювиальный слой реки преграждают (поперек реки) глубоким, например глинистым, зубом, доходящим до водоупора. Как видно, здесь сооружают как бы плотину, расположенную ниже дна реки. Перед такой донной плотиной устраивают водосборную галерею, в которую поступает фильтрующая в аллювии вода; эту воду и отводят потребителю.
