Замечания о проектировании внутренней поверхности устоя
При выборе типа устоя фильтрации в обход устоя играют второстепенную роль. Эти условия надо учитывать главным образом при проектировании внутренней поверхности устоя. Здесь учитывают следующее: 1) грунт, примыкающий к устою, по возможности должен быть маловодопроницаем и не изменять своего объема при намокании и замерзании;) этот грунт не должен размываться фильтрационным потоком; 3) давление грунтовой воды на низовую часть устоя должно быть по возможности меньшим.

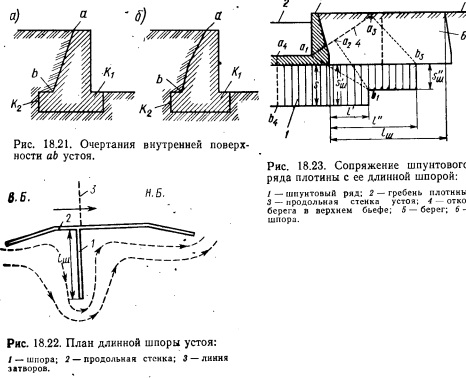

Как следствие этих условий, различают три вопроса, связанные с проектированием внутренней поверхности устоя: 1) проектирование грунтовой засыпки пазухи устоя; 2) проектирование очертания устоя в вертикальном поперечном сечении; такое очертание назначают обычно прямолинейным (см. поверхность ab на рис. 18.21, а, б); 3) проектирование внутреннего очертания устоя в плане, т. е. проектирование его подземного контура.
Остановимся на последнем вопросе. При проектировании подземного контура устоя сталкиваются с безнапорной фильтрацией в обход устоя. Чтобы в нижнем бьефе не возник местный фильтрационный выпор или внешняя суффозия, в низовой части устоя устраивают соответствующий дренаж, защищенный обратным фильтром. Этот дренаж должен быть продолжением дренажа земляной плотины.
Приближая дренаж, устоя к верхнему бьефу, снижают депрес сионную поверхность потока и, следовательно, уменьшают дав, ление грунтовой воды на стенку устоя; укорачивают длину подземного контура устоя и, следовательно, снижают фильтрационную прочность засыпки пазухи устоя пазухи устоя (см. § 18.7). Длинные шпоры можно выполнять: а) в виде бетонной или железобетонной стенки; толщина такой стенки книзу должна увеличиваться; б) в виде ядра из глинистого грунта; в) в виде свайного шпунтового ряда. Если под плотиной имеется шпунт, то его сопрягают со шпорой. На рис. 18.23 показано несколько возможных направлений фильтрации: гц bf, а2 bь a3b3; ciibi. Длина подземного контура сооружения для всех этих направлений должна быть примерно одинаковой. При отсутствии длинной шпоры шпунтовые ряды плотины должны проходить под устоем и врезаться в берег, перекрывая пути фильтрации.
