Материал для строительства намывных плотин

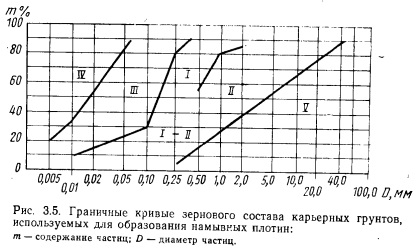

При выборе грунта для земляной намывной плотины наряду со сведениями, приведенными в § 2.21, учитывают следующее. С целью приближенной оценки зернового состава карьерного грунта в отношении пригодности его для образования намывной плотины можно пользоваться графиком на рис. 3.5 (уточненным В. А. Ме лентьевым). Поле графика разбито граничными линиями на пять зон. Если осредненная кривая гранулометрического состава карьерного грунта располагается в /зоне графика, то из данного грунта может быть возведена однородная песчаная плотина; если кривая располагается в III зоне, то из данного грунта может быть возведена однородная супесчаная или суглинистая (в частности, лёссовая) плотина; наконец, если кривая гранулометрического состава карьерного грунта располагается во II зоне, то в этом случае может возводиться неоднородная гравийнопесчаная ядерная плотина. Глинистые грунты IV зоны и галечниковые грунты V зоны могут быть использованы при так называемом раздельном намыве для образования (соответственно) ядерной зоны и боковых призм плотины. Иногда может оказаться рациональным сооружение намывной плотины из смешанного грунта, добываемого из различных карьеров. При разработке средствами гидромеханизации гравийных и галечниковых грунтов учитывают наличие в них крупных фракций, размеры которых определяют возможность использования того или другого механического оборудования (землесосов и т. п.).
Разработка в карьерах глины и ее обезвоживание в теле плотимы связаны со значительными трудностями. Грунт ядерной зоны (в намытом состоянии) должен содержать не более 10...15% (по массе) глинистых фракций, так как при большем количестве этих фракций ядерная зона может не уплотниться (за время производства работ) до пластичного состояния.
При намыве песчаной однородной плотины происходит сброс (вместе с осветленной водой, удаляемой за пределы тела плотины) мелких частиц грунта крупностью до 0,01 мм. При проектировании однородной плотины зерновой состав намытого грунта принимают в соответствии с осредненным составом карьерного грунта, учитывая при этом упомянутый выше сброс мелких фракций за пределы чела плотины. При проектировании неоднородной (ядерной) плотины гранулометрический состав отдельных ее частей устанавливают, учитывая фракционирование грунта (раскладку фракций грунта в поперечном профиле плотины), имеющее место при намыве плотины.
Фракционирование грунта зависит от качества грунта и способа намыва плотины. По длине откоса намыва фракционирование грунта проявляется тем резче, чем больше разнозернистость грунта и чем меньше расход пульпы и ее консистенция. Существуют приближенные расчеты, позволяющие устанавливать гранулометрический состав тела плотины, получающийся в результате фракционирования грунта при его намыве.
