Намыв плотины
Гидросмесь (пульпа), сброшенная на поверхность строящейся плотины, растекается, причем из нее выпадают и осаждаются сначала крупные фракции взвешенного грунта, а затем мелкие. В связи с этим при намыве вблизи от места сброса отлагаются крупные фракции, а вдали от него—мелкие. Управляя выпуском гидросмеси и перемещая в разные места сбросные отверстия пульповодов, можно добиться любого распределения фракций грунта в теле плотины. Важно подчеркнуть, что грунт в теле намывной плотины получается отличным от грунта карьера как по гранулометрическому составу, так и по физикомеханическим характеристикам.
Желая, например, создать плотину с ядром, используют двусторонний намыв (см. ниже), причем сбрасывают гидросмесь по краям профиля плотины (см. вертикальные стрелки на рис. 3.2). (брошенная гидросмесь стекает по пляжу к центру профиля, где образуется прудотстойник, на дне которого отлагаются мельчайшие частицы грунта, образующие ядро. Осветленную воду отводят из прудаотстойника с помощью сбросных колодцев, устроенных в теле плотины; по специально проложенным отводным трубам или путем механической откачки (или с помощью сифонов).

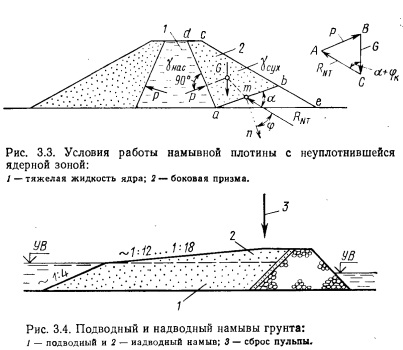

Если плотина с ядром намывается слишком быстро, то вода не успевает отжаться из ядра: материал ядра, образованный мельчайшими частицами грунта, не успевает уплотниться и представляет собой по существу так называемую тяжелую жидкость. Под давлением такой жидкости боковые призмы А плотины (рис. 3.3) могут сдвинуться, причем тяжелая жидкость сквозь боковые призмы А прорвется наружу. Во избежание аварий степень уплотнения ядра в процессе производства работ постоянно контролируют и в случае необходимости снижают темпы намыва плотин, давая тем самым возможность ядру достаточно уплотниться.
Гидросмесь транспортируют и разводят в пределах тела плотины обычно с помощью стальных труб. Чтобы гидросмесь не растекалась за пределы намываемого профиля плотины, по краям его устраивают дамбы обвалования А (см. рис. 3.2). Эти дамбы выполняют, например, из грунта, намытого ранее. В месте сброса пульпы может образоваться воронка размыва, поэтому разводящие трубопроводы прокладывают в некотором удалении от дамб обвалования.
Следует различать подводный и надводный намывы. Как показывает опыт, свободные откосы грунта при подводном намыве получаются относительно крутыми (1:4), а при надводном намыве оказываются весьма пологими (1 : 12...1 : 18) (рис. 3.4). При подводном намыве намытый песчаный грунт получается весьма рыхлым, а при надводном намыве — достаточно плотным.
