Общие положения проектирования массивных плотин

Бетонная гравитационная плотина представляет собой подпорную стену (в данном случае на скальном основании), воспринимающую давление воды верхнего бьефа (рис. 7.21). Подпорные стены должны удовлетворять следующим условиям: 1) устойчивости на сдвиг по основанию АВ, а также по любому другому шву АВ, намеченному в теле самой стены или ее основании; 2) прочности материала стены и материала основания стены (скалы); в бетоне и в скале не должны образовываться поверхности разрыва и сдвига.


Плотины, в отличие от общего случая подпорных стен, имеют следующие две особенности: 1) при проектировании их не допускаются в бетоне растягивающие напряжения; вместе с тем можно доказать, что плотина, запроектированная с соблюдением этого условия, не может опрокинуться. Условие устойчивости плотины на опрокидывание получается автоматически выдержанным, поэтому устойчивость плотины на опрокидывание никогда не проверяют; 2) при наличии обычного скального основания поверхности разрыва и сдвига в скале основания плотины, кац показывает опыт, не возникают.

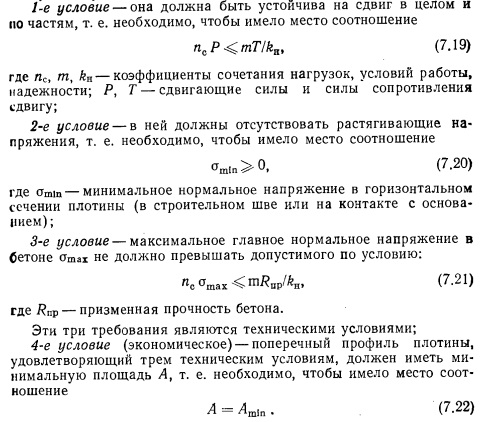

В связи с этим приходится проверять: 1) устойчивость плотины или ее части на сдвиг по той или другой горизонтальной (или не (колько наклонной) поверхности, в частности по поверхности АВ основания; 2) прочность бетона плотины. Имея в виду такое положение, можно утверждать, что плотина должна удовлетворять следующим условиям:

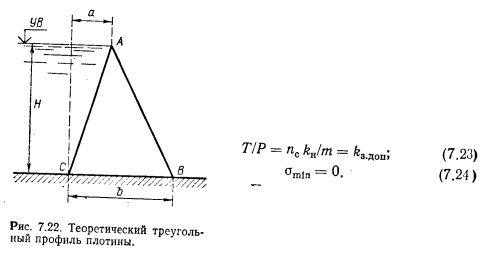

Поперечный профиль плотины, запроектированный с соблюдением четырех условий и не усложненный различными конструктивными деталями, называется теоретическим профилем. Специальные исследования показали, что теоретический профиль плотины имеет вид треугольника АВС (рис. 7.22).

При проектировании профиля плотины высоту Я его следует считать заданной. Расчетом теоретического профиля необходимо устанавливать только два его размера определяет местоположение вершины А профиля. Решая задачу по определению размеров b и а, можно различать плотины низкие, средней высоты и высокие.


В общем случае плотин низких и средней высоты размеры Ь и и могут быть определены только в соответствии с двумя первыми условиями (7.19) и (7.20); представим при этом комплексный коэффицн ент надежности как единый допустимый коэффициент запаса:

Принимая эти два условия, че твертое условие (7.122) будет автоматически выполнено, т. е. при условиях (7.23) и (7.24) мы получим экономически наивыгоднейший профиль. Для плотин низких и средней высот, удовлетворяющих условию (7.23), третье условие (7.21) также оказывается автоматически выполненным — бетон этих плотин оказывается недонапряженным на сжатие. Что касается плотин большой высоты, то здесь вступает в силу дополнительно к условиям (7.23) и (7.24) еще третье условие (7.21), п расчет теоретического профиля несколько усложняется. Однако при определении размеров теоретического профиля мы не будем рассматривать плотины большой высоты и ограничимся далее отысканием размеров, исходя только из двух первых условий (7.23) и (7.24).

При проектировании теоретического треугольного профиля с учетом перечисленных выше требований возникает весьма существенный вопрос: каким образом и в какой мере следует учитывать противодавление в теле плотины. Для решения этого вопроса и построения рационального профиля было выдвинуто много разных предложений, согласно которым противодавление учитывается различными способами.

Противодавление часто определяют, пользуясь приемами, освещенными в § 7.5. Теоретический треугольный профиль, найденный с учетом такого противодавления, обращают далее в практический (конструктивный) профиль, усложненный необходимыми конструктивными деталями (см. § 7.9). Такой конструктивный профиль подвергают окончательному поверочному расчету.

Гидротехнические сооружения. Учеб. пособие для студ. гидротехн. спец. вузов. В 2-х ч. — 2-е изд., перераб. и доп. Ч. I. Глухие плотины. — М.: Агропромиздат, 1985. — 318 с.

??????????
